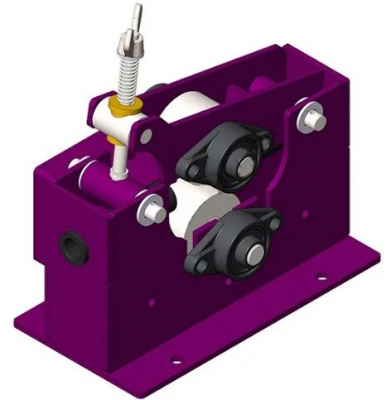

Измеритель длины кабеля ИДТ 40
Измеритель ИДТ 40 - электронно-механическое устройство для измерения длины стального каната, троса и прочих длинномерных материалов диаметром от 2 до 40 мм с погрешностью менее 1%.
Конструкция измерителя отличается наличием подвижных входных и выходных роликов, позволяющих регулировать размеры проходного окна измерителя по ширине и высоте. Усилие прижима подвижной рамы с прижимным колесом регулируется при помощи барашковой гайки. Для защиты от грязи подшипниковые опоры вынесены из рабочей зоны измерителя. Установка мерного колеса на неподвижной раме (под проходящим тросом) вкупе с увеличенным усилием прижатия прижимного колеса позволяет повысить точность измерения длины троса измерителем ИДТ 40 по сравнению с измерителями длины кабеля МИД 40.
Измеритель длины троса ИДТ 40 состоит из следующих основных частей: механическая часть с мерным колесом и направляющими роликами, счётчик импульсов Мераграф-СИТ, энкодер и шнур питания.
Принцип работы колёсного измерителя длины троса ИДТ 40: измеряемый материал пропускается через направляющие ролики и оказывается зажатым между мерным колесом и поддерживающим роликом. При протяжке материала происходит вращение мерного колеса, которое фиксируется энкодером, передающим сигналы в счётчик импульсов, в котором происходит суммирование импульсов и вывод на экран значения длины.
Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.
|
Диапазон диаметров, мм
|
40 |
|
Габаритные размеры, мм
|
480х230х420 |
|
Масса, кг
|
35 |
- механическая часть с мерным колесом, поддерживающим роликом и направляющими роликами - 1 шт.,
- энкодер - 1 шт.,
- счётчик импульсов Мераграф-СИТ - 1 шт.,
- шнур питания с вилкой 220В - 1 шт.,
- Паспорт - 1 шт.
