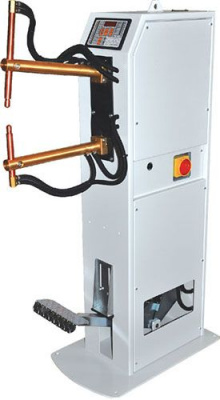

Машина контактной точечной сварки Tecna 4641NE

TECNA 4641NE/380 – промышленный агрегат, используемый для выполнения контактной точечной сварки листовых и прокатных изделий, выполненных из углеродистых, легированных и нержавеющих марок стали.

Источником питания для аппарата служит трехфазная сеть переменного тока 380 В. Для преобразование поступающей электроэнергии используется высокочастотный силовой трансформатор мощностью 20 кВА. Его использование позволило создавать на концах электродов сварочный ток силой 14500 А, чего вполне достаточно для сварки листового металла толщиной 4+4 мм, а также сортового проката диаметром 12+12 мм.

Среди достоинств модели стоит отметить:

• Микропроцессорную систему управления, позволяющую регулировать большинство сварочных параметров;
• Регулировку держателей электродов в горизонтальной и вертикальной плоскостях;
• Максимальный вылет плеч до 550 мм;
• Возможность выполнять до 10 сварочных точек в минуту;
• Регулировку давления сжатия электродов.

В качестве материала для изготовления корпуса аппарата используется конструкционная сталь, которая для защиты от воздействия коррозии покрыта порошковой краской. Кроме того, такое конструкционное решение дало возможность надежно защитить внутренние компоненты от механических повреждений.

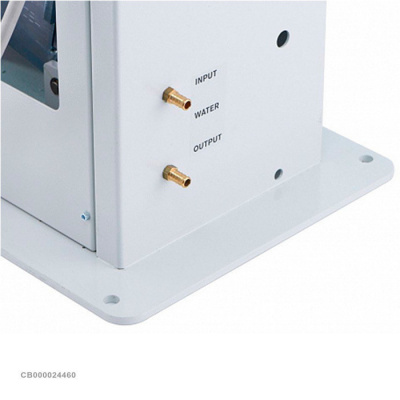

Силовой трансформатор для увеличения надежности залит слоем эпоксидной смолы. Для его охлаждения, а также для поддержания оптимальной температуры в держателях и электродах используется система водяного охлаждения.

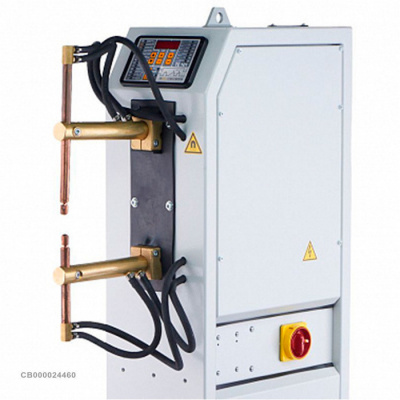

Благодаря современному микроконтроллеру в аппарате реализовано простое и понятное управление. Для настройки рабочих параметров и контроля за ними используется расположенная в верхней части корпуса панель управления. С ее помощью можно быстро настроить величину тока сварки, количество импульсов и циклов сжатия, а также многие другие рабочие параметры.

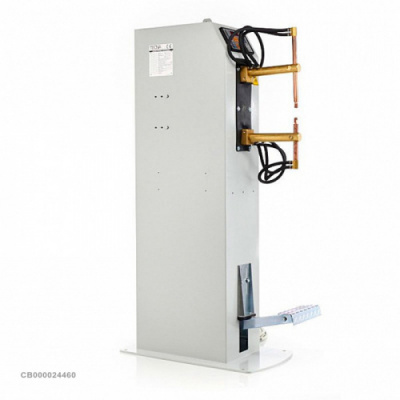

В качестве рабочих элементов используются медные электроды, установленные на медно-хромовых направляющих. Использование таких материалов значительно увеличивает качество проведения сварочных работ и их эксплуатационные параметры. Компоновка аппарата позволяет настраивать вылет держателей в горизонтальной и вертикальной плоскостях, а также угол наклона электродов.  Для их привода и регулировки оказываемого на детали давления используется механическая педаль, расположенная в нижней части корпуса.
