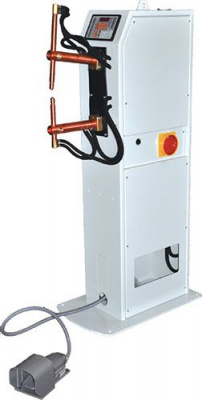

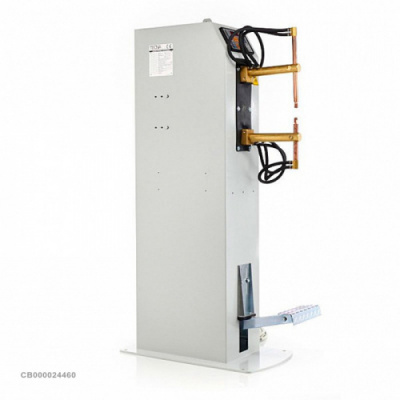

Машина контактной точечной сварки Tecna 4645NE

TECNA 4645NE/380 – промышленный аппарат, предназначенный для выполнения контактной точечной сварки листовых и прокатных металлических изделий, выполненных из углеродистой, легированной и нержавеющей марок стали.

В качестве источника питания используется трехфазная сеть переменного тока 380 В, электроэнергия поступающая от которой преобразовывается в высокочастотном трансформаторе мощностью 16 кВА. Он способен генерировать на концах рабочих электродов сварочный ток, сила которого достигает 12500 А. Благодаря этому, с помощью аппарата можно выполнять сварку изделий из листового металла толщиной 3+3 мм, а также сортового проката диаметром 10+10 мм.

К основным достоинствам модели можно отнести:

• Возможность регулировки вылета и угла наклона электродов;
• Цифровую систему управления с возможностью оптимального выбора рабочих параметров;
• Пневматический привод электродов;
• Максимальную силу сварочного тока в 12500 А;
• Плечи с максимальным вылетом до 550 мм;
• Возможность выполнения до 10 сварочных точек в минуту;
• Эффективную систему водяного охлаждения со встроенным манометром.

Для изготовления корпуса модели используется покрытая порошковой краской конструкционная сталь. Такое решение позволило не только эффективно защитить внутренние элементы конструкции от механических повреждений, но и снизить вероятность воздействия коррозии. Для удобства перемещения модели в верхней части корпуса находятся транспортировочные проушины.

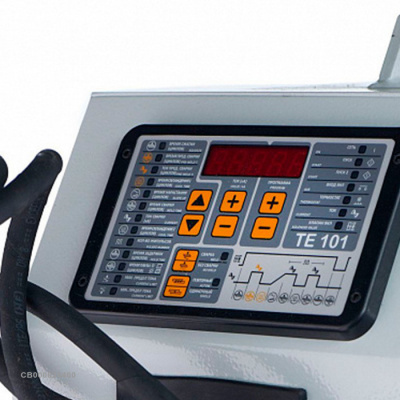

В аппарате реализовано цифровое управление с возможностью настройки основных рабочих параметров. Для этого в верхней части аппарата расположена панель управления, с помощью которой можно настроить время нарастание и силу сварочного тока, количество циклов удержания и отключения, а также многие другие рабочие параметры.

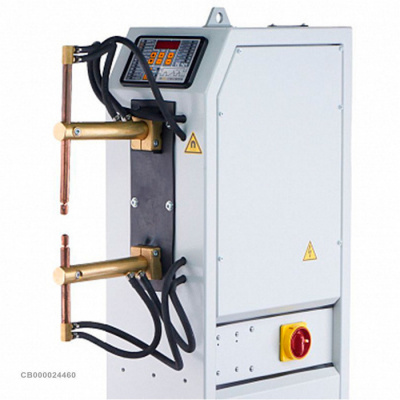

В качестве рабочих элементов используются медные электроды, закрепленные на медно-хромовых держателях. Благодаря использованию таких материалов производителю удалось добиться снижения потерь тока и увеличить надежность агрегата. Для их привода используется пневматическая система с управлением от выносной педали. Ее особенностью является возможность работы в одиночном и автоматических режимах, что позволяет совмещать свариваемые детали и начинать сварку только после установки их в необходимое положение.

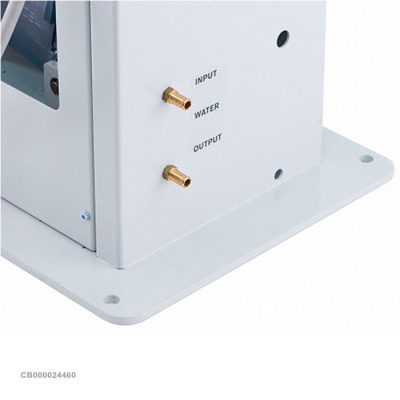

Для увеличения надежности и производительности в модели реализована система водяного охлаждения силового трансформатора, электродов и их держателей.
