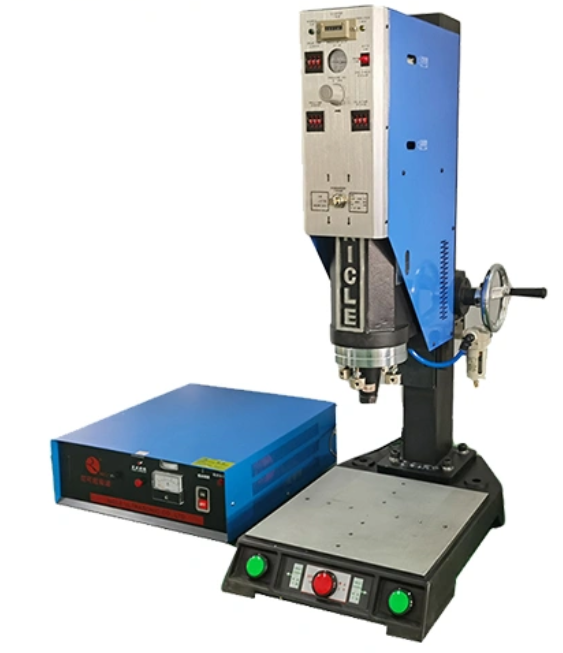

Аппарат ультразвуковой сварки пластика DZ1526TA

Структура ультразвуковой сварочной машины включает в себя скорость подъема, время сварки, время удержания давления, барометр, регулятор напряжения, ультразвуковой тестовый переключатель, выключатель подъема сварки, сепаратор воды, ручка корпуса, подъемный ручной колес , вторичный стержень, сварка, триггерный переключатель, аварийный переключатель остановки, ограниченный болт, переключатель питания, индикатор перегрузки, ультразвуковой тестовый переключатель, амперметр нагрузки, индуктивность модуляции частоты, гнездо управления, ультразвуковой выходной гнездо, держатель предохранителя, 30 основных частей Переключатель регулировки амплитуды.
(1) Скорость подъема: отрегулируйте эту ручку, чтобы отрегулировать скорость вверх и вниз сварки, поворачиваясь по часовой стрелке, чтобы замедлиться, и наоборот, чтобы ускорить.
(2) Время сварки: эта ручка представляет собой полосовый переключатель, который на самом деле является регулируемым резистором для регулировки времени ультразвуковой сварки.
(3) Время удержания давления: эта ручка такая же, как и ручка времени сварки, и используется для отрегулирования времени для затвердевания пластиковых деталей после испускания ультразвуковой.
(4) Барометр: укажите рабочее давление.
(5) Регулятор давления: он используется для регулировки рабочего давления воздуха. Его можно отрегулировать, вытянув ручку, а затем нажав ее после регулировки.
(6) Ультразвуковой тестовый переключатель: коснитесь переключателя, чтобы отправить ультразвук, который обычно используется для определения того, является ли ультразвук нормальным.
(7) Переключатель подъема сварки: в основном используется для корректуры форм. Этот переключатель является самозащитным переключателем. После нажатия его необходимо снова нажать, чтобы восстановить.
(8) Механизм триггерного переключателя: используется для управления ультразвуковым запусками в рамках автоматической программы. Если механизм является временным реле, это означает время задержки от начала спускового крючка до ультразвуковой волны; Если механизм вытягивает, это триггер давления, отрегулируйте натягивающую пластину, вы можете получить соответствующее давление триггера.
(9) Водный сепаратор: он используется для разделения воды в сжатом воздухе. Пожалуйста, нажмите на иглу в нижней части чашки, когда вода наполовину полна, чтобы слить воду.
(10) Ручка сшивания корпуса: используется для исправления верхней рамы.
(11) Подъем ручного колеса: после ослабления (10) высота рамы можно отрегулировать.
(12) Держатель преобразователя: используется для исправления системы преобразователей.
(13) Винт фиксатора преобразователя
(14) Вторичный стержень: также называется усилителем, используемый для усиления выходной амплитуды преобразователя.
(15) Сварная головка: также называется сваркой, которая передает ультразвуковую энергию на заготовку. Обычно это половина длины волны резонансной частоты, а материал в основном представляет собой титановый сплав или алюминиевый сплав. Сварка алюминиевого сплава легко оставить оксиды на заготовке, что можно предотвратить путем гальванизации или использования термостойкого пластиковой пленки.
(16) Триггерный переключатель: обе стороны переключателя запускаются одновременно, что может реализовать нормальную программу.
(17) Переключатель аварийного остановки: этот переключатель представляет собой выключатель самозабитков. После запуска сварная головка не может быть опустилась. Если он запускается, ручка должна быть сброшена, чтобы облегчить работу программы.
(18) Ограничение болта: регулировка положения гайки на болте может ограничить высоту сварки и управлять глубиной сварки пластиковых деталей.
(20) Переключатель питания: после включения этого переключателя мощность включается, индикатор включен, и вентилятор начинает работать.
(21) Индикатор перегрузки.
(22) Ультразвуковой тестовый переключатель: ультразвук происходит при запуска и используется для проверки того, является ли звуковая волна нормальной.
(23) Амметр нагрузки: когда нет нагрузки, это указывает на степень резонанса сварной головки (чем ниже указатель, тем лучше, в зависимости от количества сварной головки и выходной секции, обычно между 5 [%] ~ 15 [ %] или 300 мА ~ 900 мА) Это указывает на выходную мощность, когда она находится под нагрузкой. (В зависимости от заготовки).
(24) Индуктивность частотной модуляции: рабочая частота части регулирующей цепи соответствует резонансной частоте механической вибрации. (Для получения подробных шагов, пожалуйста, обратитесь к инструкциям по эксплуатации.)
(26) Управление: используйте подключение кабеля для сигналов цикла управления передачи.
(27) Ультразвуковой выходной разъем: используйте кабельное соединение для передачи высоковольтных электрических сигналов к преобразователю.
(28) Держатель предохранителя: для размещения предохранителя.
(30) Переключатель регулировки амплитуды: выберите соответствующую выходную амплитуду сварной головки, чтобы удовлетворить требования работы. Этот переключатель имеет только 1,2,3 третьих передач, а остальные нейтральные, а модель 15 кГц имеет.
