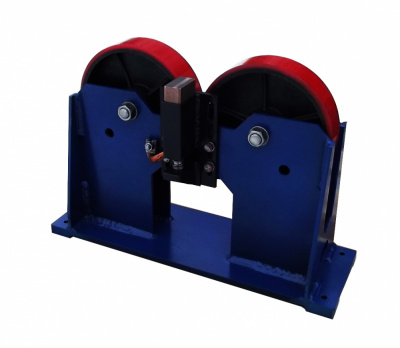

Холостая секция к роликовому вращателю ВС-1Р

Сварочный роликовый вращатель ВС-1Р, максимальной грузоподъемностью 1000 кг представляет собой вспомогательную установку для вращения труб, обечаек, арматуры и других круглых заготовок. Используется для сварки, механической и пескоструйной обработки, а также для покраски цилиндрических заготовок. Будет полезен при любой обработке, где требуется вращение изделия. Позволяет обрабатывать изделия диаметрами от 20 до 700 мм. Для настройки вращателя под определенные диапазоны диаметров заготовок, в секциях имеются 2 фиксированных положения роликоопор, для вращения заготовок малого и большого диаметра.

Устройство и особенности вращателя сварочного универсального ВС-1Р

Установка представляет собой две секции с роликами. Первая секция приводная, оснащена электрическим двигателем, который через редуктор приводит в движение ведущие роликовые колеса. Вторая секция холостая, служит для поддержания изделий и равномерного распределения нагрузки по обеим секциям. Для сварки обечаек длиной более 3-х метров, необходимо установить еще одну холостую секцию, она предотвратит прогиб длинной заготовки. Шкаф управления, установленный на вращатель сварочный универсальный ВС-1Р комплектуется частотным преобразователем, он позволяет бесступенчато изменять скорость вращения заготовки от 80 до 1600 мм/мин. Это позволяет без труда подобрать оптимальную скорость вращения заготовки, равную скорости сварки. Также на панели расположены тумблеры включения и выключения аппарата, лампа индикации включения сети, и тумблер изменения направления вращения заготовки. Для дистанционного управления процессом вращения, модель ВС-1Р комплектуется выносной педалью. Конструкция разработана с запасом прочности, что скажется на надежности и долговечности работы вращателя при применении на небольших производствах с частичной загрузкой так и на основном производстве при работе с постоянной нагрузкой.

Преимущества сварочного трубного вращателя ВС-1Р

• универсальность применения - подходит для сварочных, наплавочных, механических работ труб и обечаек;
• большой диапазон диаметров вращаемых труб от 20 до 700 мм;
• частотный преобразователь для плавной регулировки скорости вращения со встроенной защитой от перепадов напряжения и перегрузок;
• выносная педаль дистанционного управления для удобства работы оператора;
• повышенная жесткость конструкции сварочного трубного вращателя ВС-1Р для предотвращения прогибов и провисаний заготовки, что может привести к отклонению сварного шва.
