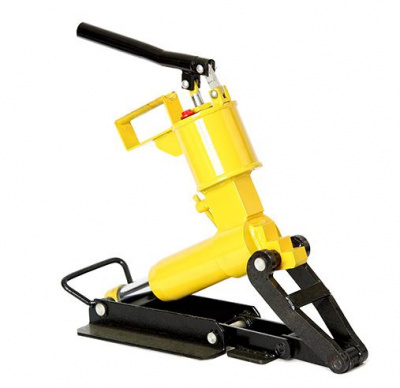

Рихтовщик путевой гидравлический КЖДМ ГР-12Б
24 000 ₽
Наличие уточняйте
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
В процессе эксплуатации железнодорожным путям и стрелочным переводам иногда необходима рихтовка. Для этих целей разработано специальное приспособление – профессиональный гидравлический рихтовщик.
Гидравлический рихтовщик ГР-12Б используется в процессе текущего обслуживания, укладки или ремонта железнодорожного полотна. Он предназначен для сдвижки пути при выправочных работах, устранении углов в плане и других неисправностей. Применение механизма позволяет обеспечить поперечное смещение рельсошпальной решетки без предварительной очистки концов шпал и шпальных ящиков от балласта.
Принцип действия рихтовщика, представленного в нашем каталоге, аналогичен работе путевого домкрата. Но в этом случае распорное усилие направлено не строго вертикально, а с наклоном. В результате решетка не только приподнимается, а еще и сдвигается в сторону.
компактность и мобильность конструкции;
простота эксплуатации;
величина рабочего хода штока достигает 100 мм.
Гидравлический рихтовщик ГР-12Б используется в процессе текущего обслуживания, укладки или ремонта железнодорожного полотна. Он предназначен для сдвижки пути при выправочных работах, устранении углов в плане и других неисправностей. Применение механизма позволяет обеспечить поперечное смещение рельсошпальной решетки без предварительной очистки концов шпал и шпальных ящиков от балласта.
Принцип действия рихтовщика, представленного в нашем каталоге, аналогичен работе путевого домкрата. Но в этом случае распорное усилие направлено не строго вертикально, а с наклоном. В результате решетка не только приподнимается, а еще и сдвигается в сторону.
компактность и мобильность конструкции;
простота эксплуатации;
величина рабочего хода штока достигает 100 мм.
СХЕМА РИХТОВЩИКА ГР 12Б
Рихтовщик гидравлический состоит из опоры концевой 3, состоящей из уголков 2 сваренных планками, рычага (левого и правого) 1, гидроцилиндра 5 со штоком 6, который возвращается в исходное положение пружиной 7, захвата 4, на стакане гидроцилиндра закреплена насосная станция 9, в состав которой входят: масляный бачок 8, плунжерный насос 10, привод насоса 11, рукоятка 12, ложемент с упором 13 и ребром жесткости 14, рукоятка усиления 15.
Характеристики
|
Рабочий ход штока, мм
|
100 |
|
Усилие рихтовки, КН
|
60 |
|
Габаритные размеры, мм
|
370х180х540 |
|
Масса, кг
|
18 |
