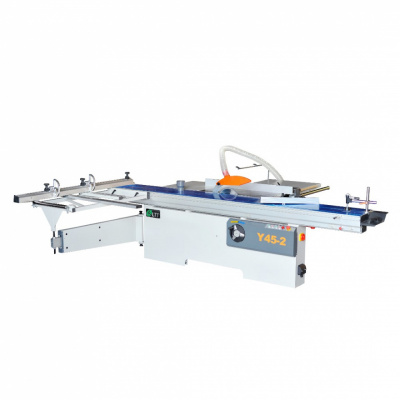

Форматно-раскроечный станок LTT Y45-2

Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, характеризуется высоким запасом прочности, обеспечивающим стабильное функционирование всех узлов и механизмов, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

Особенности конструкции:

• Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах;
• Алюминиевая каретка длиной 3200 мм шириной 375 мм с надежными стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Надежная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата. Легкость и высокая скорость перемещения каретки обеспечивается роликами направляющего типа. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию;
• Пильный узел размещается в жестком литом корпусе, обеспечивающим минимальный уровень вибрации для стабильной и точной работы узлов и механизмов. Пильный механизм включает в себя два режущих узла основную пилу и подрезную пилу. Станок оснащен раздельными мощными приводами на основную и подрезную пилы от независимых электрических двигателей, что позволяет обеспечить стабильное и точное функционирование обрабатывающих инструментов и защитить оборудования от перегрузок. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов;
• Наклон пильного узла 450 позволяет осуществлять распил заготовки под углом;
• Отличное качество раскроя облицованных деталей гарантировано наличием в базовой комплектации поставки подрезного устройства, оборудованного функцией точной настройки при помощи рукояток, размещенных на поверхности станка со стороны оператора;
• Удобное размещение материала осуществляется посредством линейки, способной поворачиваться на угол от 90 до 45 градусов для раскроя материала под заданным углом;
• Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает очень высокое качество и геометрию распила;
• Панель управления проста и лаконична. В штурвале наклона пилы расположен индикатор часового тип;
• В стандартную комплектацию станка входит кожух защиты пилы с креплением на расклинивающем ноже.

Технические характеристики

Схема обработки




Роликовая каретка
Роликовая каретка со стальными цилиндрическими направляющими обеспечивает точность и качество распиловки. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует обслуживания.



Усиленная конструкция
Станина имеет жесткую сварную конструкцию. Усиленная конструкция стола обеспечивает точность и качество раскроя.



Комплектация
Основная и подрезная пилы, а также воздуховод d=60мм в комплекте.



Защитный кожух
Защитный кожух обеспечивает безопасную работу и удаление опилок. В комплекте переходник для воздуховода с диаметра 60мм на 100мм.



Пульт управления
Пульт управления станком позволяет оператору быстро включить/выключить приводы пил. Кнопки запуска имеют удобное для оператора положение. Также на панели расположена кнопка аварийной остановки станка.



Наклон пильного узла
Станок оснащен системой наклона пильного узла до 45°. Механическая настройка и индикация угла располагается на передней части станка, в зоне работы оператора, что позволяет осуществлять точную и быструю установку.



Упор для угловых резов
В стандартную комплектацию станка включен упор для раскроя заготовок не под прямым углом. Устанавливается на каретку и настраивается с помощью специальной шкалы.



Настройка пил
Рукоятки настройки подрезной пилы по вертикали и горизонтали удобно расположены в задней части станка. Здесь же находится маховик настройки основной пилы по высоте. Модель укомплектована ограничителем движения суппорта.








Пильный узел
Раздельные мощные приводы на основную и подрезную пилу.



Комплектующие
Комплектующие надежно спрятаны в отсек в станине станка.



Защитная упаковка
Каретка и станина станка упакованы в разные фанерные ящики, что полностью исключает повреждение во время транспортировки.
