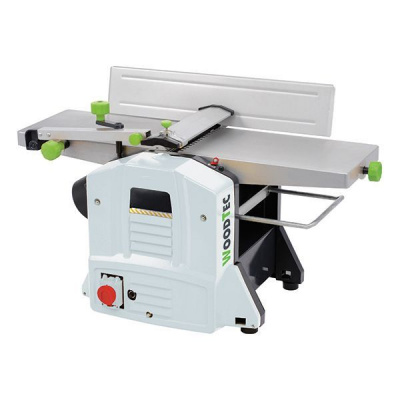

Фуговально-рейсмусовый станок WoodTec BFR-200
Предназначен для прямолинейного одностороннего строгания пласти и кромок заготовок, с целью получения базовой поверхности для дальнейшей обработки, а также для строгания заготовок в размер по толщине.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Устанавливается на микропредприятиях, подсобных хозяйствах, личных мастерских.
Схема обработки
Конструктивные особенности

|
ФУГОВАЛЬНЫЕ СТОЛЫ Фуговальные столы, усиленные ребрами жесткости, гарантируют отсутствие погрешностей геометрии. |
|
ФУГОВАЛЬНЫЙ УПОР Имеет возможность наклона и жестко фиксируется винтовым зажимом, что позволяет избежать отклонение угла в процессе работы. Угол наклона отслеживается по шкале. |
|
ФУГОВАЛЬНЫЙ УЗЕЛ Величина съема на фуговальном узле отслеживается по шкале. Фуговальный узел снабжен защитой для безопасности оператора. |

|
ПРИВОД СТРОГАЛЬНОГО ВАЛА Привод строгального вала реализован через ременную передачу, что обеспечивает сохранность электродвигателя. Привод подающего и принимающего роликов на рейсмусовом узле, выполнен через цепную передачу, что обеспечивает постоянную скорость движения заготовки и соблюдение режимов резания древесины. |

|
РЕЙСМУСОВЫЙ СТОЛ Перемещается на четырех винтовых опорах, имеет дополнительную поддержку заготовки, которая позволяет избежать подрыва на выходе из зоны строгания. |
|
КОГТЕВАЯ ЗАЩИТА Рейсмусовый узел снабжен когтевой защитой, которая предотвращает выброс заготовки. |
|
МИЛЛИМЕТРОВАЯ ШКАЛА Рейсмусовый узел снабжен миллиметровой шкалой с указателем толщины обработки. |
|
ЗАЩИТНЫЙ КОЖУХ Для отведения стружки и безопасности оператора, станок оснащен защитным кожухом. Если кожух не установить станок не включится. |
|
Макс. высота заготовки, мм
|
120 |
|
Частота вращения, об/мин
|
9000 |
|
Макс. ширина заготовки, мм
|
204 |
|
Размеры рабочего стола, мм
|
740 x 212 |
|
Потребляемая мощность, кВт
|
1,5 |
|
Масса, кг
|
27 |
