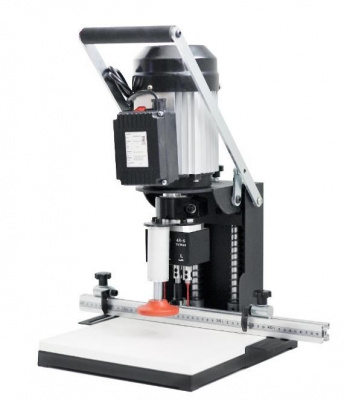

Сверлильно-присадочный станок LTT JLZ-35
Описание
Предназначен для фрезерования отверстий в мебельных фасадах под петлю с креплением.
Особенности JLZ-35:
- Маленькие размеры позволяют легко переносить и устанавливать в любом месте на производстве.
- Позволяет минимизировать время и максимизировать качество сверления отверстий под петли и площадки.
- Рычаг для работы в ручном режиме, подвод сжатого воздуха не требуется.
- Не требует трехфазного подключения и работает от стандартной розетки 220 В.
![](https://lttsib.ru/assets/cache_image/images/27/Untitled-2_413x0_1cf.jpg)
Схема обработки
![](https://lttsib.ru/assets/cache_image/images/27/4_413x0_1cf.jpg)
Удобный и практичный прижим заготовки
Пневмоприжим обеспечивает жесткую фиксацию заготовок.
![](https://lttsib.ru/assets/cache_image/images/27/5_413x0_1cf.jpg)
Рабочий узел
3-х шпиндельная головка 48 х 6 имеет три патрона. Один патрон для концевой фрезы под выборку чашечного отверстия под петлю, а еще два для свёрл под крепление петли. Отверстия для крепления петли соответствуют отверстию под петлю и засверливаются одновременно с операцией фрезерования. Возможна установка фрезы для выборки петли различного размера.
![](https://lttsib.ru/assets/cache_image/images/27/IMG_20220214_153737_413x0_1cf.jpg)
Настраиваемая глубина отверстия под петлю
Легкая настройка по глубине в зависимости от толщины заготовки.
![](https://lttsib.ru/assets/cache_image/images/27/IMG_20220214_153840_413x0_1cf.jpg)
Линейка с откидными упорами
Профильная линейка оснащена двумя откидными упора для выставления размера.
![](https://lttsib.ru/assets/cache_image/images/27/IMG_20220214_153924_413x0_1cf.jpg)
Комплектация
В стандартную комплектацию входят: чашечное сверло D=35 мм – 1 шт.; глухое сверло D=3 мм – 2 шт.; линейка с двумя откидными упорами; пневмоприжим.
![](https://lttsib.ru/assets/cache_image/images/27/IMG_20220214_155209_413x0_1cf.jpg)
Упаковка
Станок надёжно упакован в фанерный ящик, что исключает повреждения во время транспортировки.
Характеристики
Макс. глубина верт. сверления, мм
|
40 |
Диапазон скоростей шпинделя, об/мин
|
2880 |
Потребляемая мощность, кВт
|
1,1 |
Габаритные размеры, мм
|
500х350х550 |
Масса, кг
|
18 |
