Электроэрозионный экстрактор Er 400t-ND
Наличие уточняйте
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Принцип работы устройства заключается в том, что к извлекаемому обломку соосно подводится полый медный, медно-вольфрамовый или графитовый вибрирующий электрод-контактор, диаметр которого приблизительно в два раза меньше диаметра обломка.
Электрод-контактор вибрирует. Амплитуда и частота колебаний вибрирующего контактора специально подобраны для наиболее эффективной работы. При подаче напряжения, вибрация контактора и периодические замыкания его с обломком вызывают возникновение искр, которые и производят разрушение перемычек между сердцевиной метчика и режущими кромками (перьями) обломков. Подаваемая под давлением через полость электрода-контактора эмульсия охлаждает деталь и одновременно вымывает частички разрушенного металла. После удаления сердцевины, оставшиеся в отверстии фрагменты разрушенного инструмента легко можно удалить с помощью специально предлагаемого инструмента или даже с помощью подручных средств.

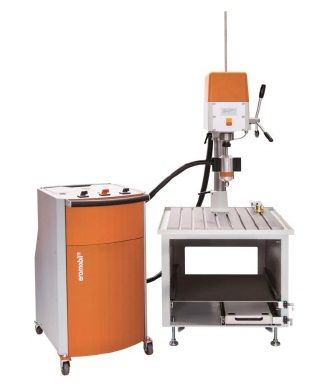

Описание базового комплекта оборудования. В современной модификации eromobil, генератор, вибрирующая головка, насос подачи жидкости, бак для охлаждающей жидкости, объединены в общий комплект стойкой на колёсах. В стойку вмонтирован и выдвижной ящик для хранения инструмента, цанг, контакторов и дополнительных комплектующих, не входящих в базовый комплект, но которые можно приобрести дополнительно. Потребитель получает комплект оборудования полностью готового к работе. Остаётся только определиться с тем, какие электроды-контакторы и цанги необходимы конкретно этому потребителю.
Электрод-контактор вибрирует. Амплитуда и частота колебаний вибрирующего контактора специально подобраны для наиболее эффективной работы. При подаче напряжения, вибрация контактора и периодические замыкания его с обломком вызывают возникновение искр, которые и производят разрушение перемычек между сердцевиной метчика и режущими кромками (перьями) обломков. Подаваемая под давлением через полость электрода-контактора эмульсия охлаждает деталь и одновременно вымывает частички разрушенного металла. После удаления сердцевины, оставшиеся в отверстии фрагменты разрушенного инструмента легко можно удалить с помощью специально предлагаемого инструмента или даже с помощью подручных средств.
Описание базового комплекта оборудования. В современной модификации eromobil, генератор, вибрирующая головка, насос подачи жидкости, бак для охлаждающей жидкости, объединены в общий комплект стойкой на колёсах. В стойку вмонтирован и выдвижной ящик для хранения инструмента, цанг, контакторов и дополнительных комплектующих, не входящих в базовый комплект, но которые можно приобрести дополнительно. Потребитель получает комплект оборудования полностью готового к работе. Остаётся только определиться с тем, какие электроды-контакторы и цанги необходимы конкретно этому потребителю.
Характеристики
|
Потребляемая мощность, кВт
|
6 |
|
Масса, кг
|
28 |
- генератор с комплектом соединительных кабелей и кабелем
заземления в стойке на колёсах;
- вибрирующая головка с цилиндрическим хвостовиком ø =12 мм.;
- насос для подачи охлаждающей жидкости с комплектом шлангов;
- бак для охлаждающей жидкости;
- ключи гаечные на 19 и 24 мм.;
- прозрачные пакеты-рукава для предотвращения разбрызгивания
охлаждающей жидкости - 10 штук.
