Электроэрозионный экстрактор Machinery HBS-60

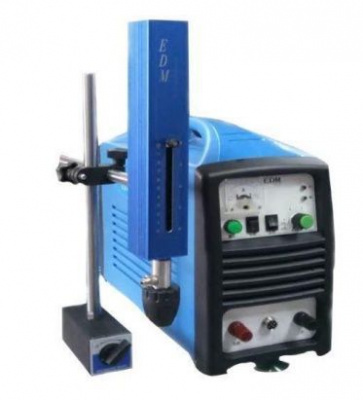

Экстрактор электроискровой портативный HBS-60 предназначен для удаления обломков метчиков, болтов и другого инструмента и крепежа без повреждения резьбового отверстия в заготовке. Застрявший обломок разрушается под электроэрозионным воздействием рабочего электрода экстрактора. Рабочий электрод, может иметь форму стержня, пластины, трубки, а также иную, выбранную в зависимости от решаемой задачи. Также, в зависимости от условий задачи, подбирается материал электрода с необходимыми элекроэрозионными характеристиками. Например, из латуни, стали, вольфрама и пр. Экстрактор позволяет разрушать обломки инструмента и крепежа, изготовленные из любых видов сталей и твердых сплавов. Экстрактор прост в управлении и легко перемещается, позволяет осуществлять электроэрозионную обработку на токопроводящих деталях под различными углами наклона электрода. В дополнение к основному предназначению экстрактор HBS-60 может использоваться как вспомогательное приспособление с функцией простейшего электроэрозионного прошивного станка низкой точности для обеспечения работы проволочно-вырезного станка.

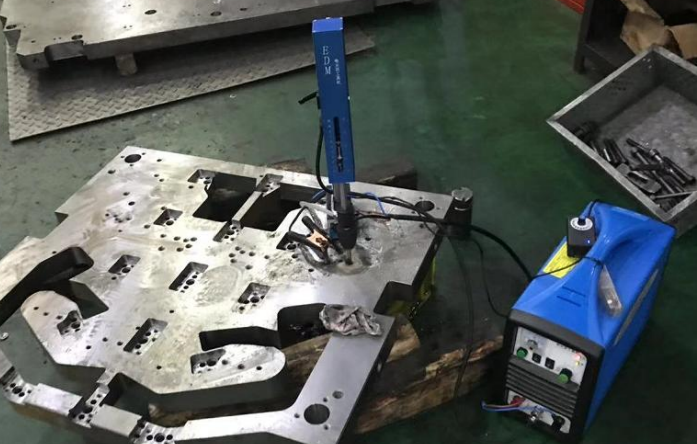

Экстрактор HBS-60 состоит из Генератора импульсов и Рабочей головки с установленным на ней рабочим электродом. Генератор вырабатывает последовательности специальных высокотоковых импульсов, которые по силовым кабелям подаются на электрод рабочей головки. Кроме того, генератор по отдельному кабелю управляет двигателем рабочей головки, подающим электрод в рабочую зону. Генератор импульсов исполнен в портативном блоке, у которого верхняя крышка одновременно служит ручкой. На лицевую панель генератора выведены необходимые органы управления и разъемы кабелей (Рис. 1). Рабочая головка предназначена для организации движения рабочего электрода. Она включает в себя шпиндель, снабженный серводвигателем для придания ему поступательного движения, а также схему управления этим движением. Все элементы рабочей головки собраны в единый корпус, на котором имеется узел крепления к стойке
