Шинообрабатывающий станок с ЧПУ JPMX-303CSK

Станок JPMX-303CSK к имеет 3 узла для штамповки, резки и гибки, а также посредством смены штампа, станок может выполнять специальные операции обработки, такие как прессование, тиснение, прессование кабельных соединений, скручивание и т.

Узел резки шины

• Станция резки имеет двухколонную режущую структуру, а сила сдвига является стабильной и равномерной;
• Ножи имеют полиуретановые накладки, Поэтому готовая заготовка имеет ровный срез, без отходов, без заусенцев, без провисания.

Узел перфорации

• Данный узел использует объединенную шестирежимную поворотную пластину в форме зуба, поэтому нет необходимости часто менять формы, значительно снижается трудоемкость. Верхняя форма и нижняя форма находятся абсолютно в одном центре, что улучшает концентричность формы и продлевает срок службы .

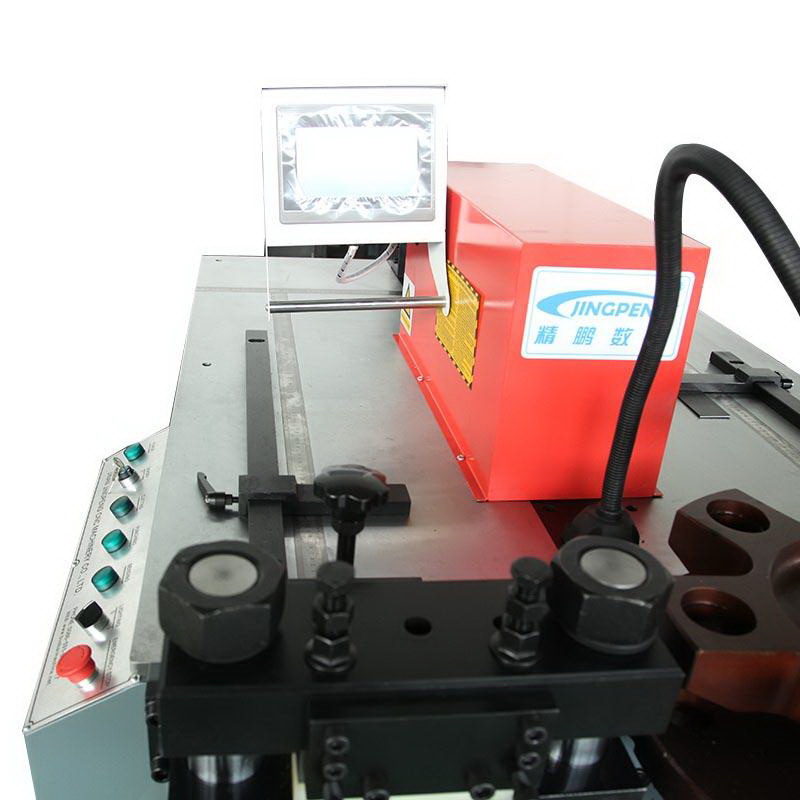

• Станок оборудован линейкой позиционирования. Во время рабочего процесса оператору не нужно рисовать поперечную линию или пробивать пробой в том месте, где нужно пробивать медные и алюминиевые ряды, что экономит рабочее время и повышает эффективность работы.

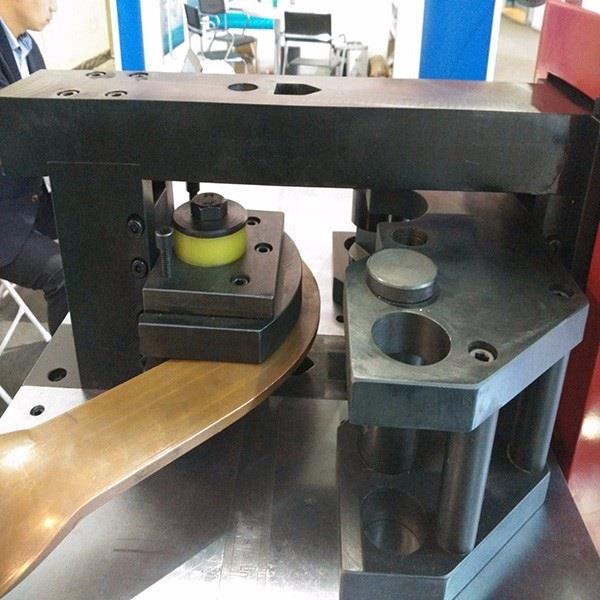

Закрытый узел гибки шины

• Система управления ПЛК с ЧПУ, просто введите угол на сенсорном экране, он может изгибаться автоматически.
• Двойной рабочий стол. Обеспечивает, что три блока могут работать одновременно.
• Использование двухэтажного рабочего стола, который может обеспечить одновременное использование трех рабочих станций.

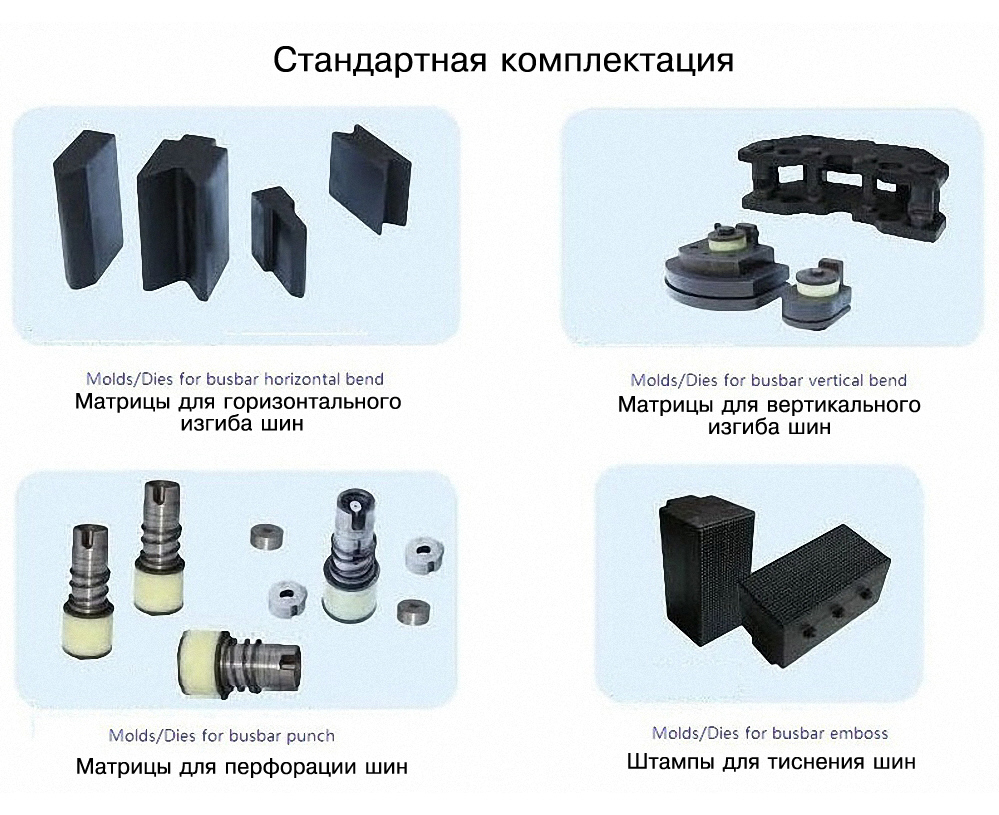

• Путем замены различных гибочных штампов для горизонтального и вертикального гибки (включая гибку U-образной формы и Z-образную гибку).
• Угол гибки контролируется системой ЧПУ с PLC – программируемым логическим контроллером .
• Требуется только ввести толщину шины и угол изгиба, станок будет обрабатывать деталь автоматически.

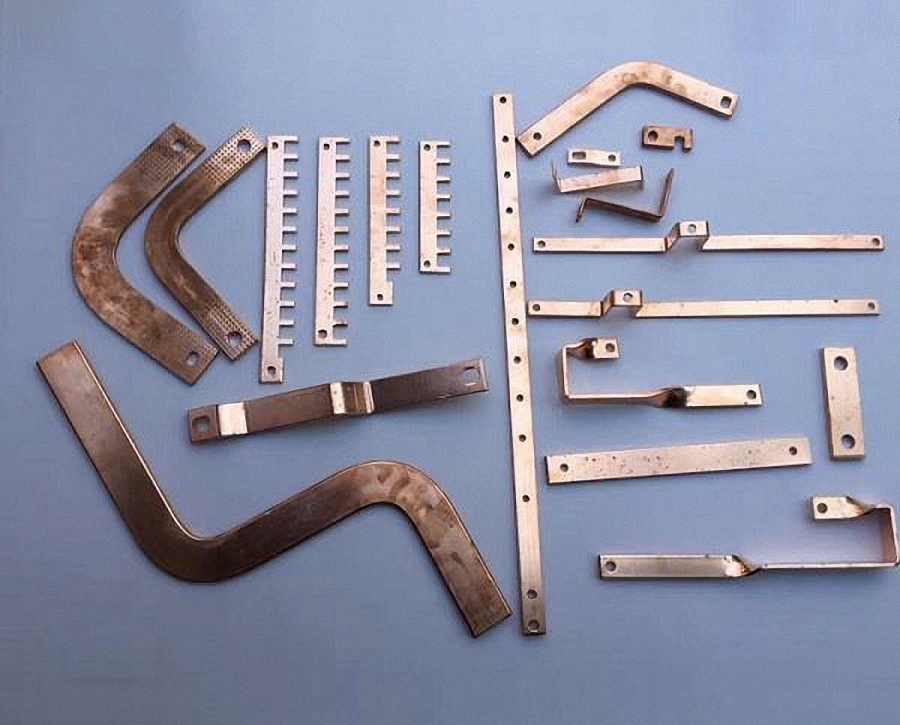

Основные функции

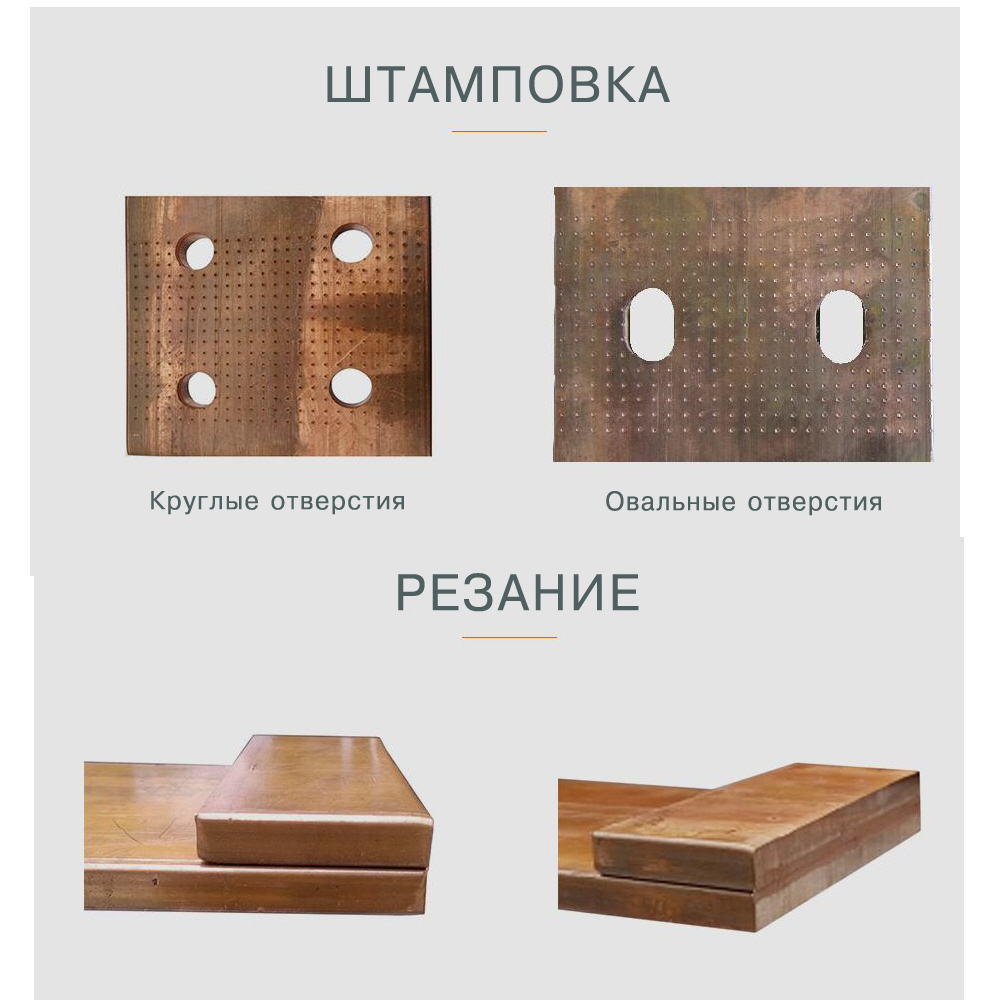

• Штамповка
• Резка металла

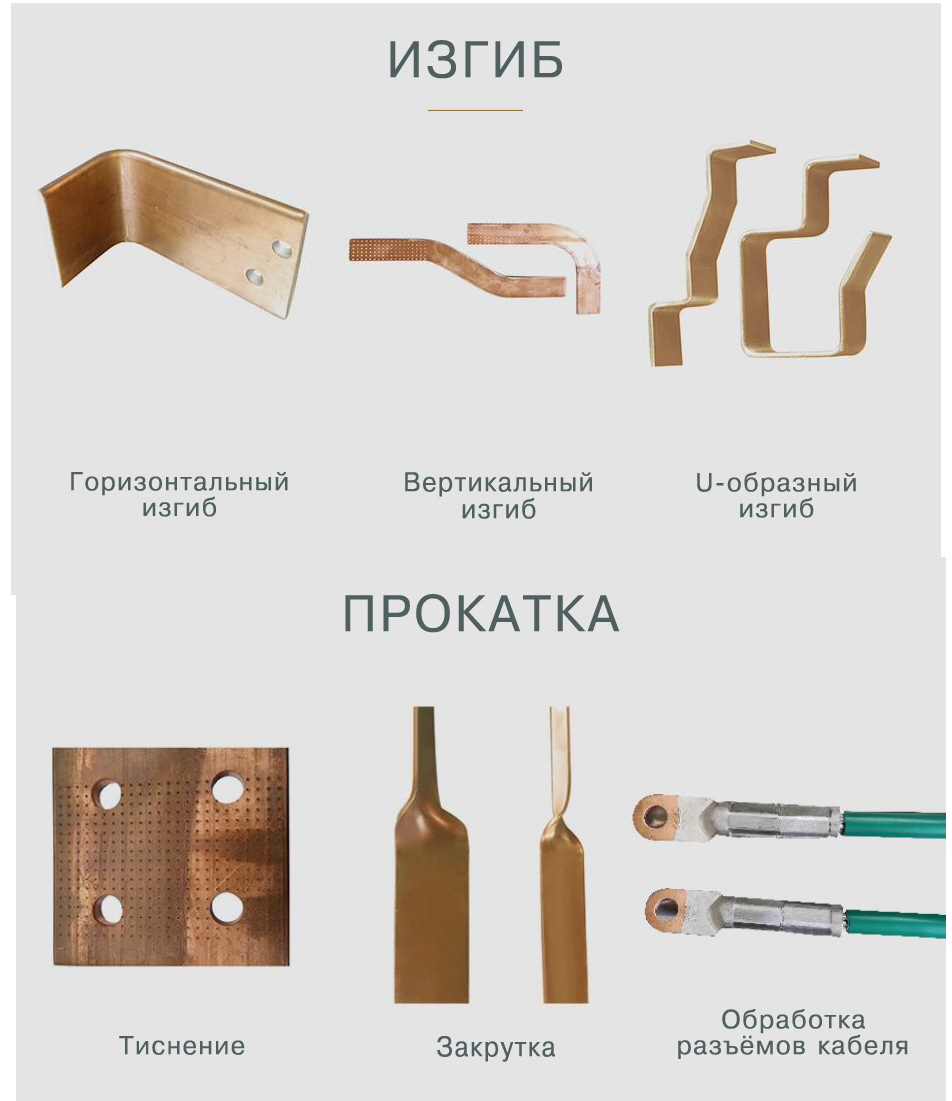

• Плоский изгиб
• Вертикальный изгиб
• Тиснение (Чеканка)
• U-образный изгиб
• Работа с пьезоэлектрической кабельной головкой
• Обратное сплющивание
• Работа с фаской

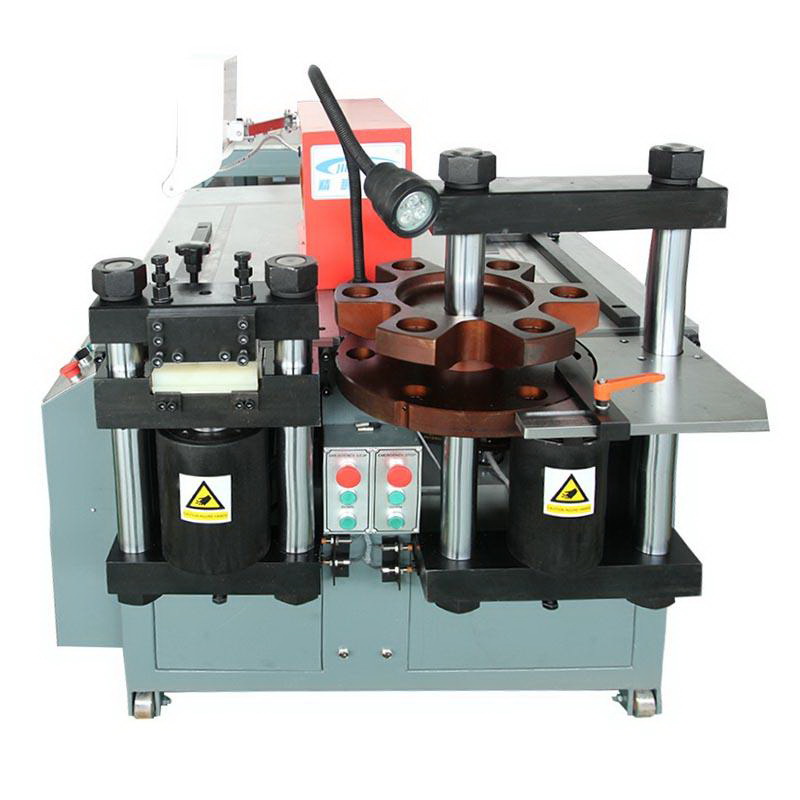

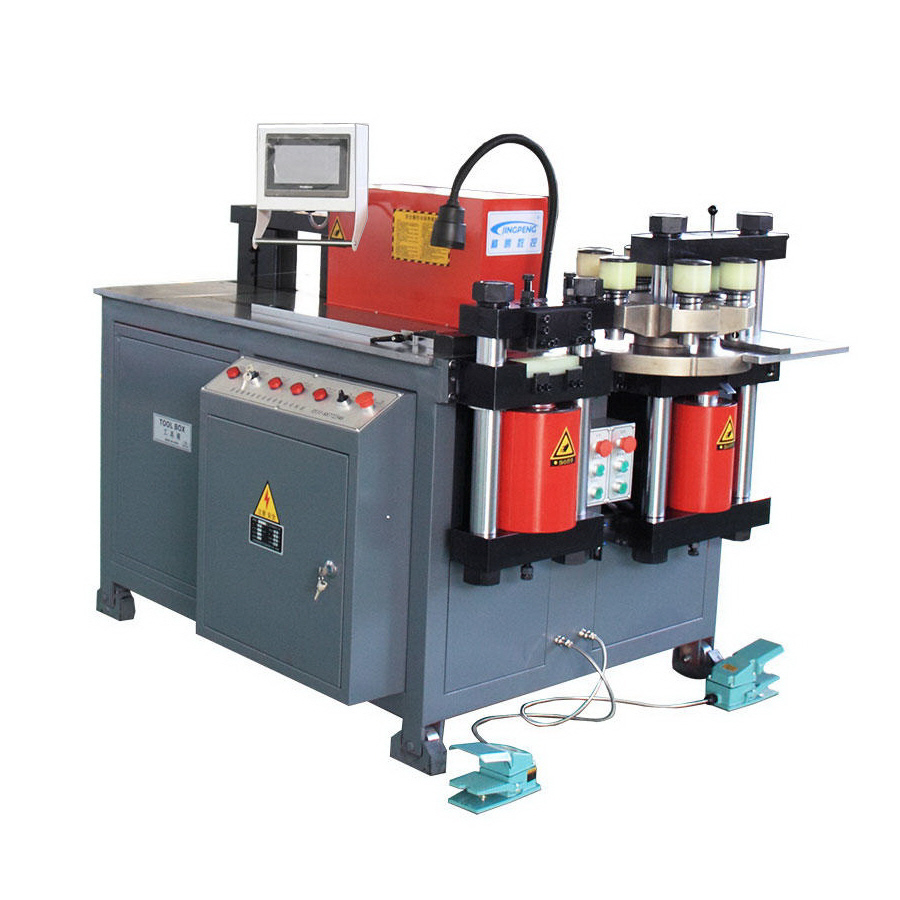

• JPMX-303CSK –  многофункциональный станок 3 в 1, с ЧПУ для обработки шин
• Три модуля станка: шинорез гидравлический, шиногиб гидравлический и пресс гидравлический для перфорации электротехнической шины.
• Диапазон диаметров штамповки – 4.3-25 мм
• Макс. ширина – 150 мм
• Устройство гибки имеет общую структуру
• Управление станком при помощи  ЧПУ, PLC, стабильное и надежное
• Двухстороннее расположение: идеальное сочетание конструкции с двунаправленным позиционированием вырубной станции и настольных весов делает штамповку более точной, повышает эффективность работы и исключает бракованные изделия.
• Импортный PLC Siemens: использование импортного ПЛК Siemens для обеспечения безопасности и стабильности цепи, предотвращения сбоев машины и большей надежности
• Сильная движущая сила: три силовых двигателя используются для обеспечения стабильности мощности трех рабочих станций, и функции каждой станции не мешают друг другу.

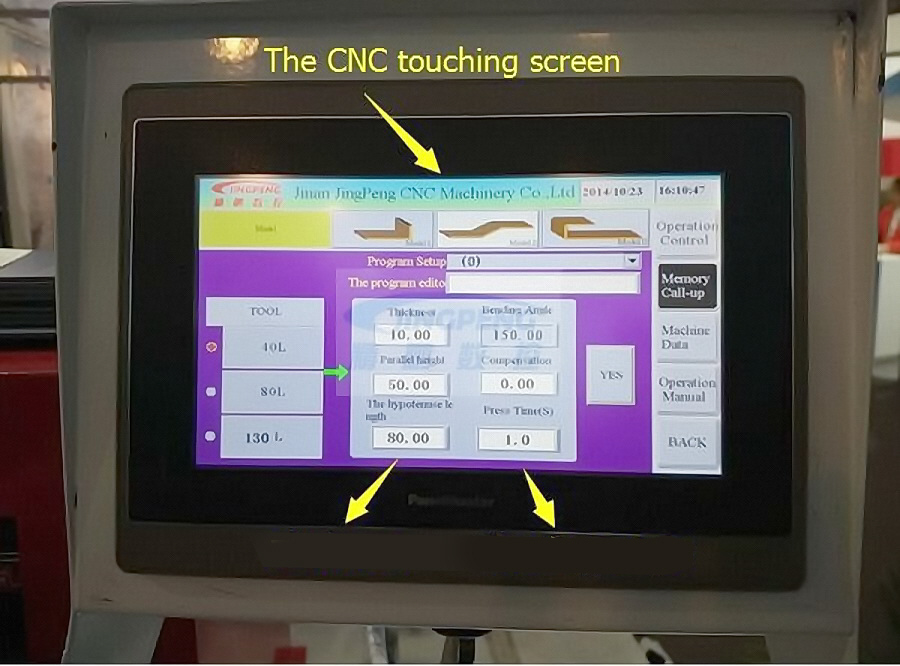

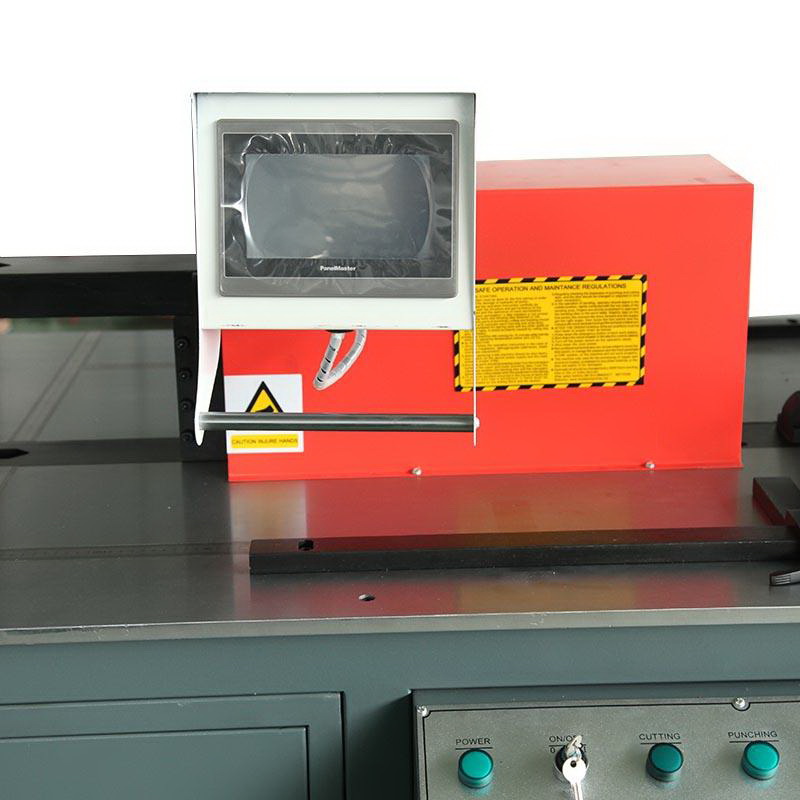

• Сенсорный экран управления: интеллектуальная система управления сенсорным экраном точно устанавливает параметры для интеллектуального управления
• Специальная обработка бака гидравлического масла: стальной лист толщиной 3 мм был сварен и фосфатирован для предотвращения загрязнения и коррозии гидравлического масла.
• Рабочие станции штамповки и гибки оснащены точными износостойкими калибровочными линейками, которые могут значительно повысить эффективность и точность работы без рисования линий.
