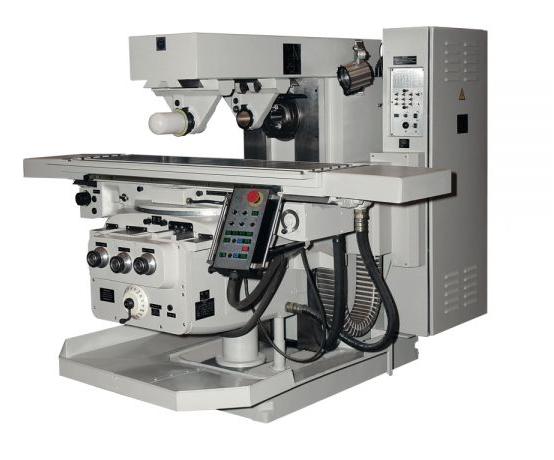

Горизонтально-фрезерный станок FU350MR

Горизонтально-фрезерный станок FU315MR - фрезерный станок по металлу с поворотным столом, предназначенный для фрезерной обработки деталей из различных марок стали и чугуна, цвет.металлов и сплавов.

Режимы работы

Горизонтально-фрезерный станок FU315MR может использоваться в нескольких основных режимах:

• обычный;
• автоматическое фрезерование по замкнутому циклу;
• фрезерование с ускоренным перескоком;
• маятниковое фрезерование;
• фрезерование по 4-стороннему циклу в 3 координатных плоскостях с кулачковым управлением.

Конструктивные особенности

Основные конструктивные особенности горизонтально-фрезерного станка FU315MR следующие:

• электромеханический зажим инструмента;
• механизм опускания рабочей консоли и попутной подачи заготовки в продольном направлении;
• направляющие и поперечные салазки имеют антизадирные и антифрикционные свойства;
• основные узлы горизонтально-фрезерного станка FU315MR изготовлены из чугуна СЧ2.

Принцип работы и особенности конструкции станка

Возможно фрезерование как встречное, так и попутное (только с гидравлическим механизмом попутной подачи).

Гидравлическое опускающее устройство позволяет автоматически опускать деталь относительно инструмента при ускоренном отводе. Таким образом, сохраняется качество полученной поверхности изделия и лучше сохраняется инструмент. По окончании ускоренного отвода деталь возвращается в первоначальное положение.

Фрезерный шпиндель при отключении его привода останавливается после свободного резания посредством электрического дискового тормоза.

Управление производится c подвесного пульта управления.

Станки оборудованы электромеханическими натяжными устройствами.

Специальные приспособления и устройства расширяют область применения для специальных заданий обработки.

На станках данной серии шпиндельная голова поворачивается в обе стороны на 45˚, что позволяет расширить функциональность оборудования.

К основным достоинствам данных фрезерных станков относится:

• Простота в управлении станком
• Неприхотливость в эксплуатации
• Жесткость конструкции
• Повышенная износостойкость накладок направляющих
• Максимальная нагрузка на стол до 1500 кг, что позволяет вести обработку крупногабаритных деталей
• Наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола
• Наличие механизма зажима стола при попутной подаче в продольной координате обеспечивает необходимую жесткость и исключает вибрацию
• Устанавливаемые ШВП позволяют достигать высокую точность перемещений, что позволяет устанавливать на станки системы УЦИ и ЧПУ по желанию заказчика
• Основные узлы изготавливаются из чугуна марки СЧ25, имеют оптимальную форму и большую жесткость
• Модульная конструкция максимально облегчает ремонт станка в случае его необходимости

Расположение составных частей консольно-фрезерного станка

Расположение основных узлов фрезерного станка FSS350MR

Перечень составных частей консольно-фрезерного станка FSS350MR

• A - стойка FSS350MR - содержит фрезерный двигатель, а также 18-ступенчатую коробку передач главного привода
• B - шпиндельная головка - узел с поворотным вертикальным фрезерным шпинделем
• C - консоль - содержит двигатель подачи, 18-ступенчатый механизм подачи, муфты для движений "вдоль", "поперек" и "вертикально", узел замедленного хода и агрегат опускания консоли
• D - рабочий стол станка - содержит Т-образные пазы для крепления заготовки или зажимного устройства
• E - монтажная плита (основание) - одновременно бак охлаждающей жидкости
• F - крестовый суппорт - служит для получения движения детали со сдвигом на 90° "вдоль” и "поперек”; помимо деталей кинематической цепи для движения подачи встроен также механизм попутной подачи
• G - стойка FW-315/400 - содержит фрезерный двигатель, а также 18-ступенчатую коробку главного привода, включая горизонтальный фрезерный шпиндель
• H - контропора - деталь для крепления серьги для фрезерной оправки (FW-3I5/400 и FU-3I5/400)
• J - салазки поворотной части - назначение и детали как у крестового суппорта дополнительно разделены на поворотную часть и салазку поворотной части, благодаря чему можно поворачивать стол изделия
• K - электрозажимное устройство для зажима режущего инструмента
