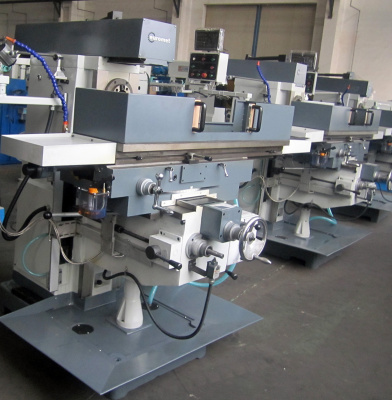

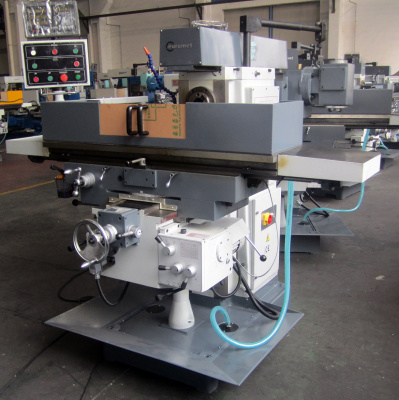

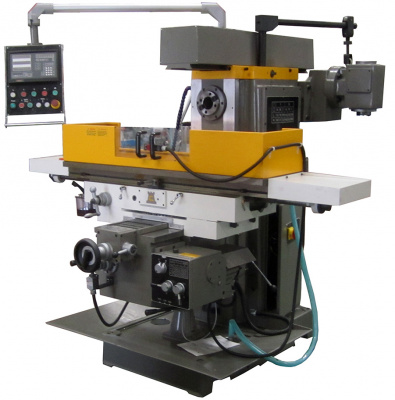

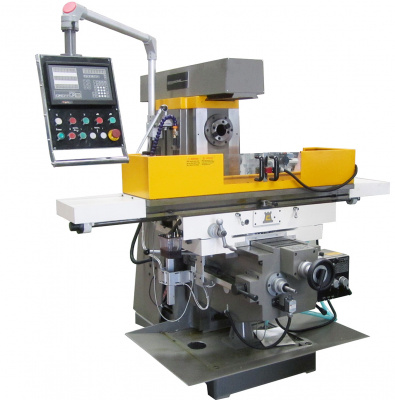

Горизонтально-фрезерный станок C&J XW6136

Универсальный консольно-фрезерный станок DMTG XW6136 состоит из основания, колонны, консоли, устройства поворота стола, рабочего стола, главной трансмиссии, ползуна, салазок, коробки подач, системы смазки и охлаждения, электрической системы, пульта управления.

Накладная вертикальная фрезерная головка и возможность поворота рабочего стола делают станок широкоуниверсальным. 24 скорости вращения шпинделя позволяют обрабатывать различные материалы подходящим инструментом. Система передач шпинделя монтируется в основании и приводится в действие при помощи фланцевого двигателя мощностью 4 кВт. Двигатель станка XW6136 подсоединяется к системе передач при помощи ведущего вала, который сообщает энергию шпинделю через посредство системы шестеренок и подвижных зубчатых колес. Главная передача: главный двигатель->ведущий вал->шестерни и подвижные зубчатые колеса->шпиндель. Ползун выдвигается на необходимое расстояние с помощью специальной рукоятки, если используется вертикальный шпиндель, то ползун можно полностью отвести из рабочей зоны.

Коробка подач расположена на правой части консоли. Трансмиссия реализует возможность ускоренного подъема/опускания консоли и подачу от коробки скоростей по 3 осям. Прямоугольные направляющие Y, Z и ласточкин хвост по оси Х. Оси, не принимающие участия в перемещении - могут быть зафиксированы, что позволит улучшить качество мехобработки поверхности. Реализована возможность выборки люфта в направляющих клиньями, а в гайке оси Х - специальным регулировочным винтом. Станция смазки рычажного типа расположена слева на рабочем столе.

Выносной пульт оператора позволяет управлять направлением вращения шпинделя, осуществлением подачи по осям. Нажатие аварийного грибка останавливает вращение и подачу. Включение подачи СОЖ. УЦИ(опция) фиксируется на пульте оператора и отображает реальное положение оси. Система освещения включает в себя фонарь с мощной лампой. УЦИ и оптические линейки повышают удобство работы на станке и реализуют функцию отображения реального положения оси, что удобнее чем работа по лимбу.
