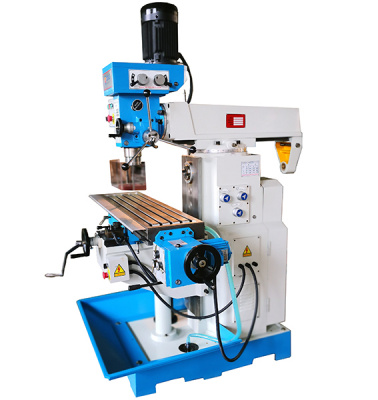

Универсальный фрезерный станок TTMC ZX6350C
Универсально-фрезерный станок ZX6350C используется в серийном и мелкосерийном производстве, точность обрабатываемых изделий позволяет работать станку так же и на опытных производствах и в ряду технологических нужд производства.
Конструкция станка ZX6350C позволяет работать с вертикальным и горизонтальным шпинделем, станок предназначен для фрезерования плоских поверхностей и фасонного вертикального фрезерования (вертикальный шпиндель), сверления глухих и сквозных отверстий, рассверливания, зенкерования, развертывания.
Разворот верхней части станка на 180º для перехода работы с вертикального шпинделя на горизонтальный шпиндель для дискового, шпоночного и фасонного горизонтального фрезерования. На станке размещена система подачи СОЖ в зону резания с внутренней циркуляции и фильтрации жидкости.
Движение рабочего стола осуществляется по трём плоскостям. Массивный рабочий стол имеет Т-образные пазы для установки и закрепления заготовок и дополнительного оборудования. Станок ZX6350C укомплектован станочными поворотными тисками для фрезерных и сверлильных операций. На станке установлено автоматическое перемещение стола при помощи электропривода.
• Массивная чугунная конструкция ZX6350C
• Основные узлы станка изготовлены из высокопрочного чугуна или стали

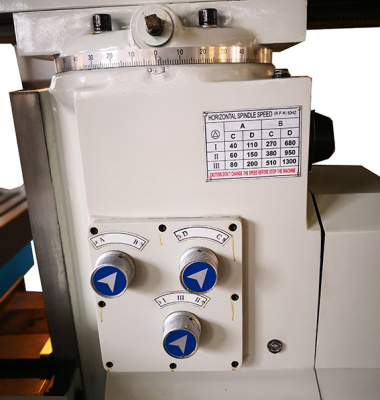

• Вертикальный и горизонтальный шпиндель, разворот верхней части станка на 180º
• Перемещение стола в трёх плоскостях
• Автоматическое перемещение стола по оси Х при помощи электропривода
• Система подачи СОЖ ZX6350C
• Подсветка рабочей зоны станка ZX6350C
• Комплектуется поворотными тисками и оснасткой
• Возможность поворота вертикального шпинделя в обе стороны на 90º
|
Макс. Ø сверления, мм
|
50 |
|
Размеры рабочего стола, мм
|
1120х280 |
|
Частота вращения шпинделя, об/мин
|
115 - 1750 |
|
Макс. Ø торцевой фрезы, мм
|
100 |
|
Макс. Ø концевой фрезы, мм
|
25 |
|
Мощность двигателя, кВт
|
2.2 |
|
Напряжение питания, В
|
3x380 |
|
Габаритные размеры, мм
|
1600х1400х2220 |
|
Масса, кг
|
1120 |
- Система подачи СОЖ;
- Сверлильный патрон 1-16/В18 с оправкой для сверлильных патронов с укороченным конусом Морзе;
- Две оправки с наборами втулок для горизонтального фрезерования.
