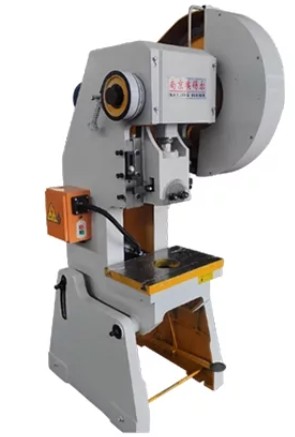

Кривошипный пресс JB23-10
Кривошипный пресс JB23-10 – это многофункциональный универсальный штамповочный станок с С-образной рамой, необходимый для самых разных мастерских и цехов, и который можно использовать для большого числа задач. Чаще всего он используется для операций штамповки и перфорации. При доработке систем крепления перфорацию можно производить и на трубе.
С-образный штамповочный пресс JB23-10 и модель JB23-16 – это одна серия оборудования с разным усилием давления. Структура такого гидравлического пресса: цилиндр, рама, управление ходом, зазор горловины, просвет операционной зоны, станина, вал, управление двумя кнопками и рабочая высота. Эти прессы обладают множеством полезных функций, в том числе отличным доступом спереди и сбоку для установки матрицы и работы в целом. Открытая задняя часть полностью доступна для подачи материала и выброса деталей и лома. Еще одним преимуществом пресса с промежуточной рамой является то, что его легче настроить, чем пресс с прямой стороной. У установщика штампа гораздо больший доступ для нахождения и закрепления штампа на месте. Прессы с зазорной рамой обычно имеют меньшую высоту, чем прессы с прямой стороной сопоставимого тоннажа. Это ценное соображение, когда свободное пространство над головой ограничено.
Пресс с С-образной рамой JB23-10 оснащается понятной схемой управления, которая может иметь, как автоматический режим, так и ручной – двумя кнопками. В состав системы управления и функций безопасности процесса входит цифровой дисплей, счетчик деталей и ходов, сигнализация, регулировка хода, поворотная передняя защита безопасности, активация с помощью педали безопасности.
|
Номинальное усилие пресса, кН
|
100 |
|
Ход ползуна(стола), мм
|
50 |
|
Размеры ползуна, мм
|
110 x 150 |
|
Размеры стола, мм
|
220 x 360 |
|
Потребляемая мощность, кВт
|
1.1 |
|
Габаритные размеры, мм
|
900 x 600 x 1600 |
|
Масса, кг
|
300 |
