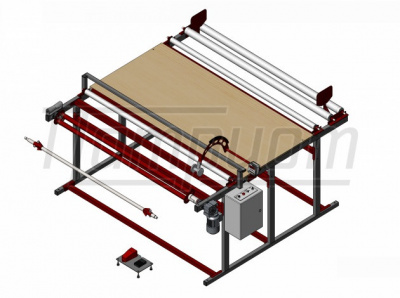

Мерильно-браковочная машина Завод СПРМ-М1-П-1500-НС001
Мерильно-перемоточный станок СПРМ-М1-П-1500-НС001 - специальное исполнение перемотчика рулонным материалов СПРМ-М1-П для мерной отмотки мебельных тканей.
Рулонные станки СПРМ-М1-П-1500-НС001 находят широкое применение в магазинах и компаниях по розничной продаже мебельных тканей.
Благодаря высокоточному измерителю длины рулонных материалов МИД РМ с электронным счётчиком импульсов Мераграф-СИТ, отмоточный станок СПРМ-М1-П-1500-НС001 позволяет измерять и отматывать ткань с точностью до 1 мм!
Надёжная конструкция рамы придаёт станку жёсткость, обеспечивающую ровную и качественную перемотку ткани как на втулку, так и на технологическую рамку.
Порядок работы на отмоточном станке СПРМ-М1-П-1500-НС001: исходный рулон ткани устанавливается на подающие ролики и ограничивается с двух сторон с помощью передвижных боковых упоров, материал пропускается через поддерживающие ролики и мерное колесо измерителя МИД РМ и закрепляется на технологической рамке или картонной втулке. Запуск и управление скоростью привода осуществляется с кнопок, расположенных на щите управления или с педального узла. По достижению требуемой длины отмотки привод останавливается (самостоятельно или по счётчику длины), материал фиксируется в зоне отреза с помощью прижимной планки и отрезается (ножа нет в комплекте, но может быть установлен в качестве допопции).
Карданное крепление приёмного вала позволяет снять отмотанный материал без съёма оси, что значительно упрощает работу оператора отмоточного станка.
|
Макс. диаметр рулона, мм
|
500 |
|
Макс. масса рулона, кг
|
50 |
|
Ширина рулона, мм
|
1500 |
|
Потребляемая мощность, кВт
|
0,37 |
|

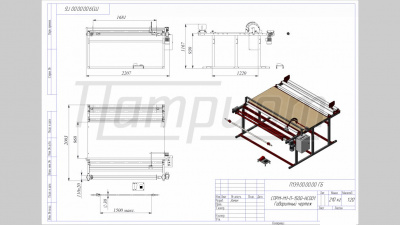

Габаритные размеры, мм
|
2010х2210х1170 |
|
Масса, кг
|
210 |
- разборная рама - 1 шт.,
- блок подающих роликов с торцевыми упорами - 1 комплект,
- раскроечный стол (лист ЛДСП 2000х960 мм) - 1 шт.,
- измеритель длины рулонных материалов МИД РМ на кронштейне - 1 шт.,
- ролик направляющий - 2 шт.,
- направляющая для отреза с прижимной планкой - 1 шт.,
- приёмная ось с конусными зажимами для отмотки на втулку - 1 шт.,
- технологическая рамка для отмотки без втулок - 1 шт.,
- электропривод приёмного вала (мотор-редуктор и система управления на базе преобразователя частоты) - 1 шт.,
- Паспорт - 1 шт.
