Станок для перемотки мебельной кромки Завод МПТЛ-М2
Станок МПТЛ-М2 предназначен для формирования мотков (бухт) триммерной лески для розничной продажи.
Станок МПТЛ-М2 позволяет формировать бухты длинной 5, 10, 15 м. По тех. заданию покупателя размер намоточной головки может быть увеличен для отмоток до 30-50 м.

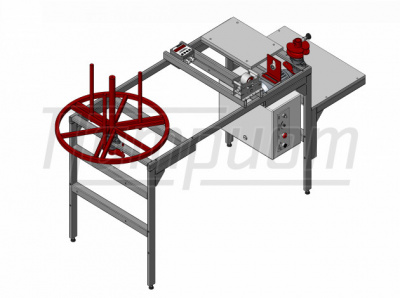

Станок состоит из разборной рамы, подающего технологического барабана с подтормаживающим механизмом, измерителя МИДТЛ 10 с износостойкими направляющими и приводной разъёмной намоточной головки.
Порядок работы на отмоточном станке типа МПТЛ-М2: исходная бухта устанавливается на подающий технологический барабан и ценруется с помощью раздвижных спиц; свободный конец триммерной лески продевается через измерительный узел МИДТЛ 10 и закрепляется на намоточной головке; на счётчике выставляется требуемая длина отмотки и запускается привод, по достижению заданной длины привод останавливается; леска отрезается, бухта скрепляется хомутиками, после чего снимается крышка отмоточной головки и бухта легко извлекается.
Для складывания готовых мотков предусмотрена съёмная полка.
|
Макс. масса бухты/барабана, кг
|
50 |
|
Макс. наружный диаметр бухты, мм
|
600 |
|
Потребляемая мощность, кВт
|
0,25 |
|

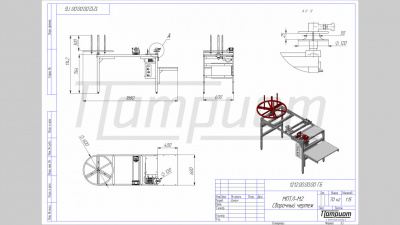

Габаритные размеры, мм
|
1880х600х1145 |
|
Масса, кг
|
70 |
- разборная рама - 1 шт.,
- полка для складывания мотков - 1 шт.,
- подающий технологический барабан - 1 шт.,
- электропривод (мотор-редуктор, щит управления с преобразователем частоты) - 1 шт.,
- измеритель длины триммерной лески МИДТЛ 10 - 1 шт.,
- разъёмная намоточная головка - 1 шт.,
