Стеллаж для хранения и размотки бухт Завод СБ 12-0,4-30

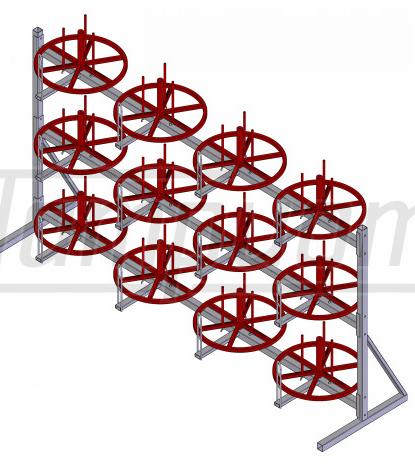

Стеллажи для бухт типа СБ 12 М - мобильные стеллажи для хранения и размотки двенадцати бухт с кабелем, проводом или тросом. Кабельный стеллаж СБ 12 М представляет собой пространственную конструкцию на которой на трёх ярусах установлены технологические барабаны для хранения бухт с кабелем по четыре технологических барабана на ярус. Конструкция кабельного стеллажа для бухт установлена на колёсных опорах с вращающимися кронштейнами, снабжённых тормозами для каждого колеса. Таким образом обеспечивается с одной стороны высокая мобильность устройства, а с другой - надёжная фиксация при размотке кабеля со стеллажа.
В стандартном варианте каждый ярус (крестовина с четырьмя технологическими барабанами) неподвижно прикреплён к центральной стойке кабельного стеллажа и поворот яруса осуществляется вместе со всей конструкцией. Это сделано для того, чтобы придать конструкции дополнительную жесткость. Однако по запросу можно изготовить стеллаж для кабельных бухт с автономным вращением каждого яруса.
Типовую линейку стеллажей для кабельных бухт СБ 12 М составляют четыре модели с одинаковыми технологическими барабанами на каждом ярусе: СБ 12-0,4-30М для бухт до 400 мм, СБ 12-0,5-30М для бухт до 500 мм, СБ 12-0,6-30М для бухт до 600 мм и СБ 12-0,7-50М для бухт до 700 мм.
Кабельный стеллаж для бухт имеет достаточно гибкую конструкцию, поэтому по запросу можно изменить как размеры технологических барабанов на каждом ярусе, так и количество ярусов в целом.
|
Макс. масса бухты/барабана, кг
|
30 |
|
Макс. наружный диаметр бухты, мм
|
400 |
|
Внутренний диаметр бухты, мм
|
100 |
|
Макс. высота бухты, мм
|
250 |
|
Габаритные размеры, мм
|
1080х1080х1650 |
|
Масса, кг
|
80 |
