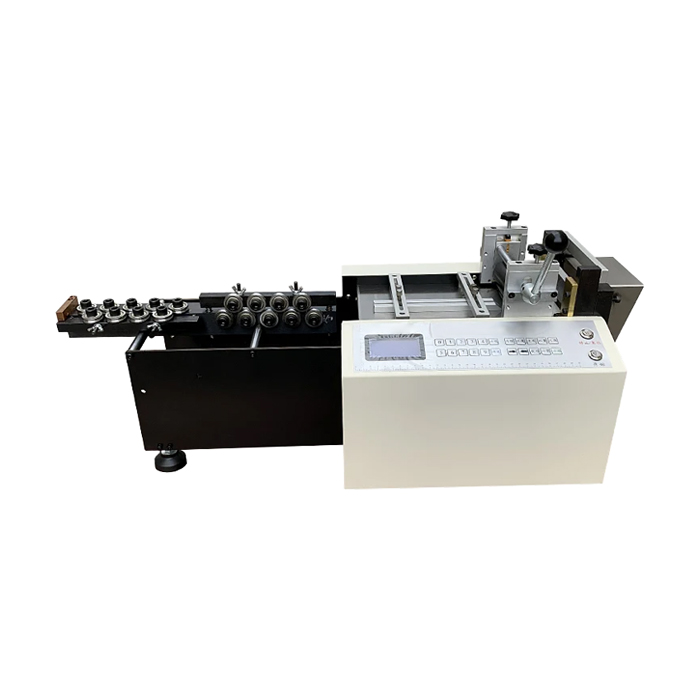

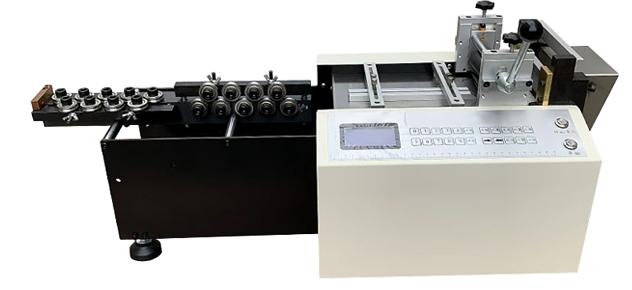

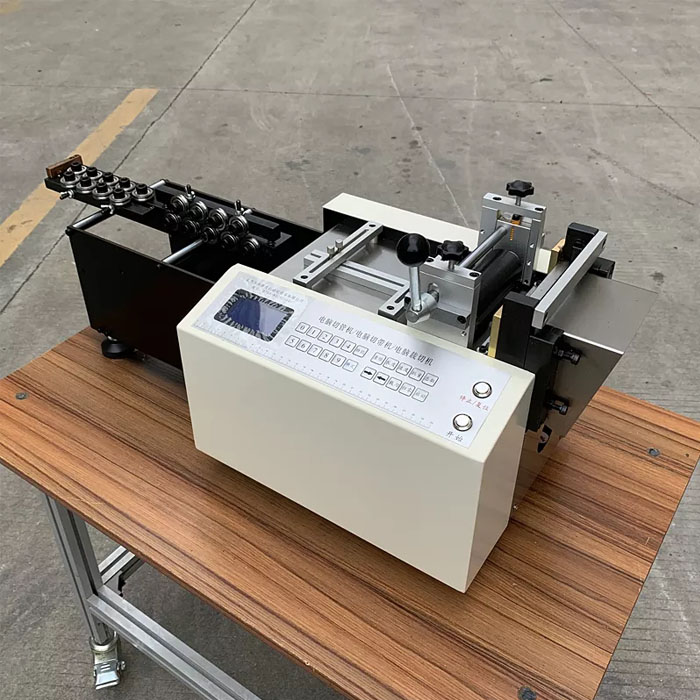

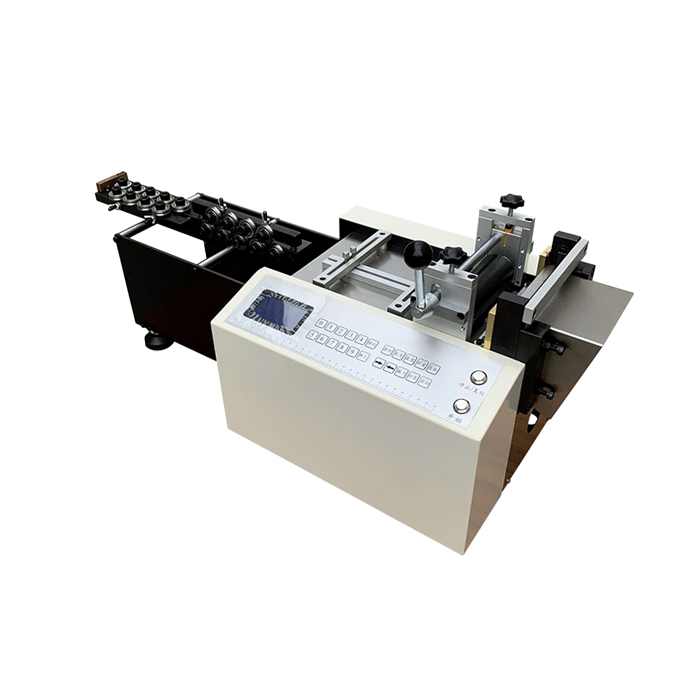

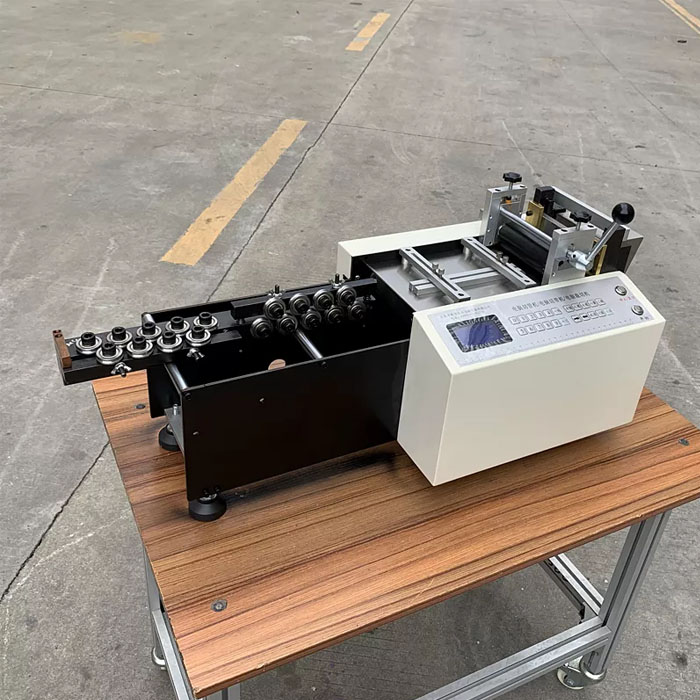

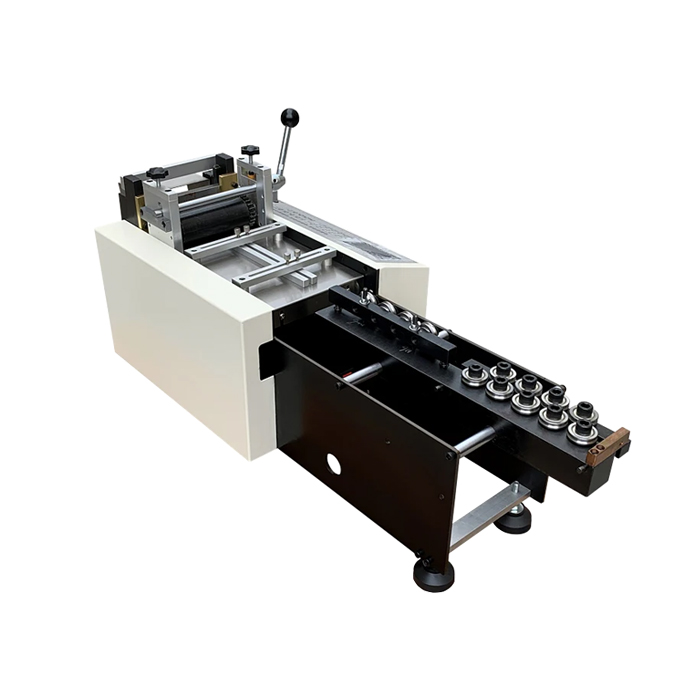

Станок для мерной резки HDK-100X
Станок для резки тонкой проволоки HDK-100X настольный, компактный агрегат для автоматизированной резки мерных отрезков стальной, медной, алюминиевой проволоки. Применяется в метизной промышленности, машиностроении, приборостроении, при производстве упаковочных, отделочных и декоративных материалов.
Промышленный логический контроллер станка, согласно введенной программы, осуществляет управление процессом резки, синхронизирует работу механизма подачи и работу режущего инструмента.

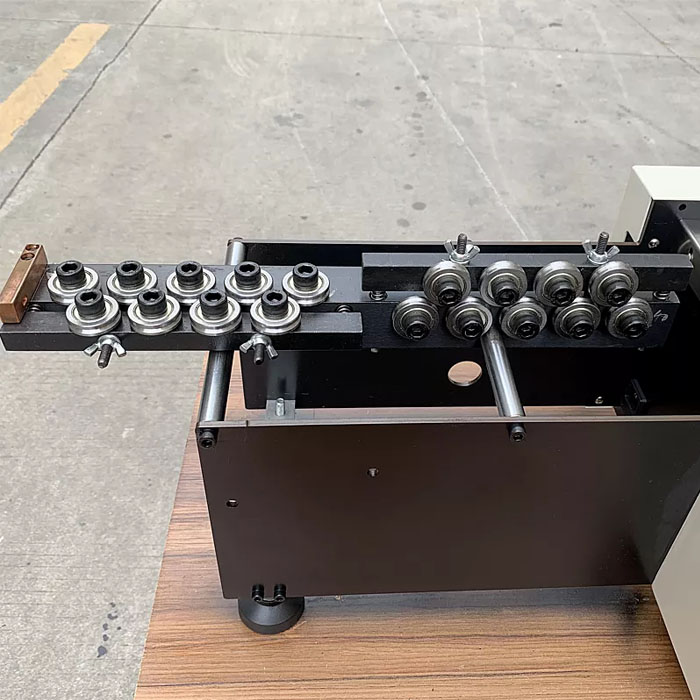

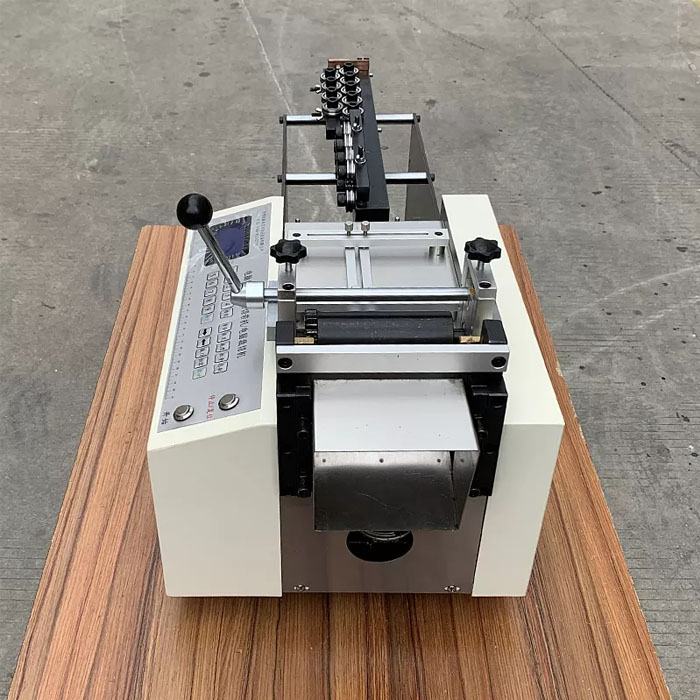

Размоточное устройство не входит в состав поставки, тем не менее станок приспособлен для работы с мотка или катушки. Первый узел, через который проходит проволока – правильно-рихтовочный, благодаря горизонтальным и вертикальным блокам роликовой рихтовки, происходит выравнивание проволоки. На рабочем столе установлены специальные регулируемые направляющие, исключающие смещение заготовки. Подающий вал, покрытый полиуретаном, обеспечивает подачу заготовки к ножу. Режущий узел станка выполнен по типу гильотинных ножниц. Для работы со стальной проволокой, нож выполнен из инструментальной стали, с возможностью затачивания по мере износа.
Привод HDK-100X – шаговый серводвигатель, как и контроллер, установлен в пространстве под рабочей зоной, в отсеке с собственной системой принудительной вентиляции.

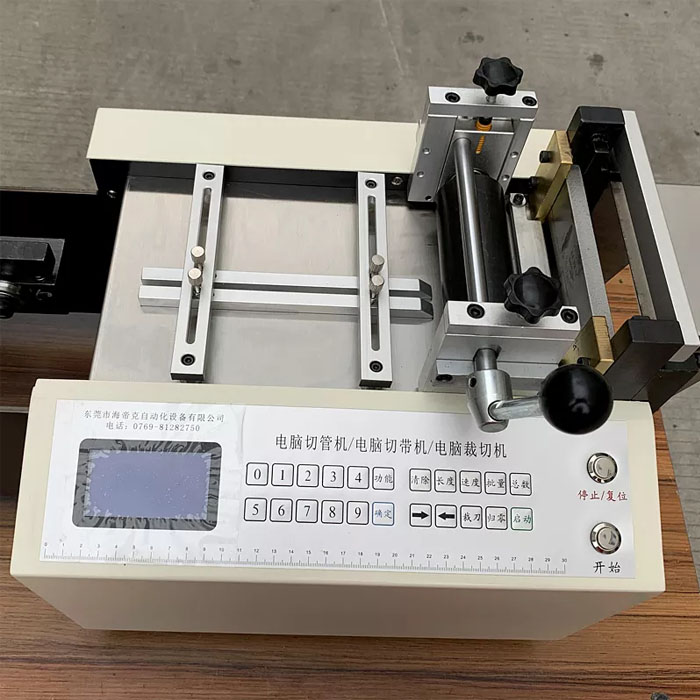

Пульт управления станком выведен на лицевую сторону, интуитивно понятен, параметры работы текущего задания выводятся на монохромный дисплей.
|
Длина мерного реза, мм
|
0,1-9999,9 |
|
Ширина нарезки, мм
|
1-100 |
|
Скорость нарезки, шт/мин
|
30-120 |
|
Габаритные размеры, мм
|
760 х 340 х 370 |
|
Масса, кг
|
47 |
