Станок для сматывания и фиксации провода EW-20В

Станок для намотки и стяжки провода EW-20A и модификации EW-20G и EW-20В составляют одну серию машин с общим принципом действия. Заранее отрезанный провод подается оператором в фиксаторы ротационной пластины с горизонтальной осью вращения, где сворачивается в небольшую катушку. После этого оператор также вручную снимает кабель, и позиционирует нужное место катушки напротив механизма обвязки. Проволока для обвязки подается путем разматывания из бобины, и при связке от неё отрезается необходимый фрагмент. Весь процесс выполняется под контролем цифровой системы управления, в которую входит цветной сенсорный экран.

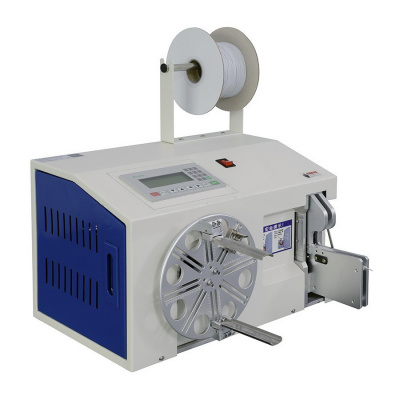

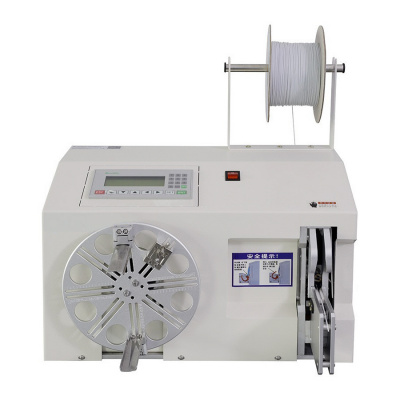

Слева на передней панели EW-20A имеется вертикально установленный барабан с горизонтальными штырями-захватами, который предназначен для выполнения операции сворачивания, которое может производиться в виде окружности или в виде восьмёрки. Там же, справа, установлен механизм связывания, куда материал обвязывания подаётся из верхней катушки с помощью системы вытягивания. Для обвязки используются небольшие фрагменты проволоки малого сечения в ПВХ-изоляции.
Аппарат для фиксации кабеля EW-20A, EW-20B, EW-20G оснащается несложным пультом управления электрооборудованием на основе цифровой элементной базы, где имеется чёрно-белая ЖК-панель отображения данных. Запуск операции производится с помощью ножной педали замыкания контактов.

• Полуавтоматические станки для для намотки и обвязки провода EW-20A, EW-20B, EW-20G  представляют из себя стационарное автоматизированное устройство, которое предназначено для сворачивания и связывания таких соединительных кабелей, как видеокабель, сетевой кабель, USB-кабель, HDMI-кабель и др.
• Проволочные головки могут быть с одной или двух сторон.
• Обмотка и вязка кабеля происходят за один раз.
  Эффективность работы в три-четыре раза выше, чем обвязывать кабель вручную.
• Станок управляется ПЛК или контроллером и сенсорным дисплеем. Скорость намотки кабеля, количество витков можно устанавливать произвольно в соответствии с требованиями пользователей.
• На данном станке можно установить определённое количество обвязываемого провода. Когда количество достигнет установленного количества, машина автоматически выдаст сигнал и отключится.
• Для настройки машины доступны как автоматический, так и ручной выключатель.

Фото готовой продукции станка для для намотки и стяжки провода EW-20A
