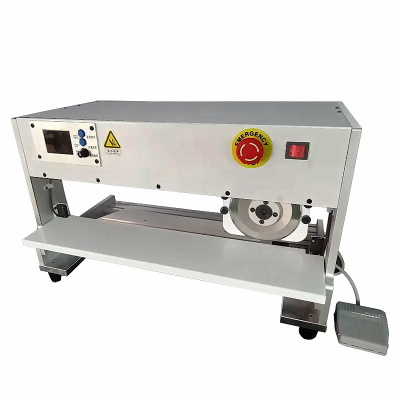

Станок для резки печатных плат ASC-509-360
Наличие уточняйте
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Станок для резки печатных плат с круговым лезвием и с конвейерной лентой ASC-509 предназначен для резки печатных плат. Когда массив печатных плат разделяется после пайки, его компоненты и схема могут быть повреждены из-за внутренних напряжений.
Принцип действия: плата, располагается на лезвии нижнего ножа по линии скрайбирования, после опускания дискового ножа, заготовка разрезается. Станок ASC-509 разрезает печатные платы движущимся лезвием, что может уменьшить внутреннее напряжение, возникающее во время сдвига, и избежать трещин в местах припоя и разрушения компонентов. Станок ASC-509 использует круглое лезвие (вверху) и ленточное лезвие (внизу).
Подходит для разнообразных стекловолоконных плат, плат FR-4, алюминиевых плат и т. д., Особенно для печатных плат с компонентами на обеих сторонах.
Принцип действия: плата, располагается на лезвии нижнего ножа по линии скрайбирования, после опускания дискового ножа, заготовка разрезается. Станок ASC-509 разрезает печатные платы движущимся лезвием, что может уменьшить внутреннее напряжение, возникающее во время сдвига, и избежать трещин в местах припоя и разрушения компонентов. Станок ASC-509 использует круглое лезвие (вверху) и ленточное лезвие (внизу).
Подходит для разнообразных стекловолоконных плат, плат FR-4, алюминиевых плат и т. д., Особенно для печатных плат с компонентами на обеих сторонах.
- Станок для резки печатных плат с круговым лезвием ASC-509 отличается от ASC-508 наличием конвейера и предназначен для резки печатных плат.
- Когда массив печатных плат разделяется после пайки, его компоненты и схема могут быть повреждены из-за внутренних напряжений.
- Скорость перемещения круглого лезвия 0-500, регулируемая
- Максимальная высота компонента на верхней стороне 35 мм, на нижней 74 мм;
- Высота дискового ножа регулируется от 0 до 2 мм относительно направляющего лезвия;
- Высота платформы регулируется: 17-93 мм;
- Ширина печатной платы не ограничена;
- Максимальная длина печатной платы (длина разделения) 356 мм / 500 мм;
- Долговечные лезвия из быстрорежущей стали SKH-11 с возможностью заточки.
Характеристики
|
Макс. длина заготовки, мм
|
360 |
|
Макс. толщина резки, мм
|
0,1–2 |
|
Потребляемая мощность, кВт
|
0.2 |
|
Габаритные размеры, мм
|
1090x400x430 |
|
Масса, кг
|
55 |
Опции
- Можно выбрать ограничивающее устройство и зажим (за дополнительную плату) для печатной платы разного размера, чтобы повысить эффективность.
Видео
