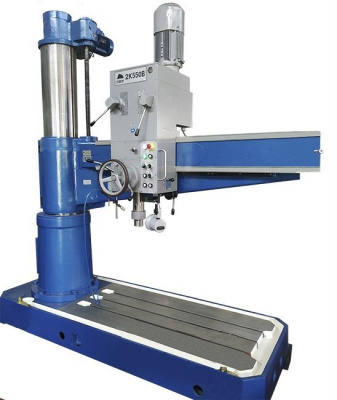

Радиально-сверлильный станок ГЗСУ 2К550В

Радиально-сверлильный станок 2К550 (2К550В) - сверлильный станок промышленного применения, который позволяет выполнять следующие виды операций:

• сверление;
• нарезание резьб;
• рассверливание;
• развертывание;
• зенкерование.

Станок радиально-сверлильный 2К550 широко используется в крупносерийном производстве и ремонтных работах.

Конструктивные особенности станка 2К550В

Следует отметить следующие основные конструктивные особенности станка радиально-сверлильного 2К550:

• термообработанные направляющие рукава и элементы колонны 2К550В;
• автоматическая фиксация рукава на колонне и колонны в цоколе станка 2К550 (2К550В);
• механизированная система выемки рабочего инструмента из шпинделя;
• относительно простая в использовании и надежная система подачи и управления скоростями;
• возможность ручного или автоматического прекращения подачи после достижения необходимой глубины сверления на 2К550 (2К550В);
• возможность ручного или автоматического включения реверса вращения шпинделя при достижении необходимой глубины резьбонарезания.

Габарит рабочего пространства радиально-сверлильного станка 2К550В

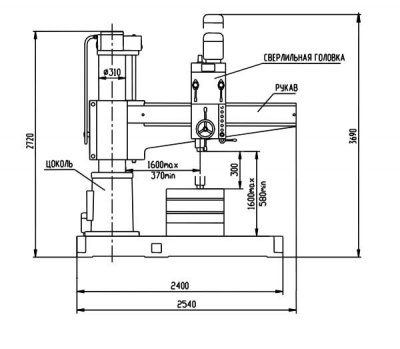

Габариты станка 2к550в в плане

Стол коробчатый съемный станка 2к550в

Стол коробчатый съемный предназначен для установки и крепления на нем тисков, станочных приспособлений на верхней и боковой рабочих поверхностях.

Крепление стола коробчатого осуществляется четырьмя Т-образными болтами М20 входящими в комплект поставки.

Конец шпинделя и плита основания станка 2к550в

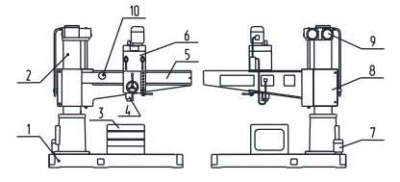

Расположение составных частей сверлильного станка 2К550В

Расположение составных частей сверлильного станка 2к550в

Спецификация составных частей сверлильного станка 2К550В

1. Основание - 055.1000.000
2. Колонна - 055.2000.000
3. Стол коробчатый - 055.0000.010
4. Шпиндель - 055.5110.000
5. Рукав - 055.4000.000
6. Сверлильная - головка 055.5000.000
7. Охлаждение - 055.6000.000
8. Электрооборудование - 055.8000.000
9. Блок приводов (механизм зажима колонны в цоколе, механизм зажима рукава на колонне) - 055.3000.000

Расположение органов управления радиально-сверлильным станком 2К550В

Перечень органов управления радиально-сверлильным станком 2К550В

1. Кнопка выбивки инструмента и блокировки вращения шпинделя
3. Рукоятка переключения скоростей шпинделя
4. Рукоятка включения механической или ручной подачи шпинделя
5. Маховик перемещения сверлильной головки по рукаву
6. Кнопка опускания рукава
7. Рукоятка ручного зажима-разжима сверлильной головки и электромеханического зажима-разжима колонны в цоколе
8. Включатель системы охлаждения инструмента
9. Кнопка подъёма рукава
10. Кнопка толчкового включения шпинделя
11. Кнопка включения схемы
12. Переключатель выбора режимов: сверления, резьбонарезания
13. Кнопка аварийной остановки
14. Лампа сигнальная включения схемы
15. Лампа сигнальная включения сети
16. Рукоятка переключения механической подачи шпинделя
17. Кнопка включения и выключения механизма автоматического отключения подачи при достижении заданной глубины обработки и включения реверса при резьбонарезании на заданную глубину.
18. Переключатель блокировки отжима колонны при отжиме сверлильной головки
19. Рукоятка включения вращения шпинделя в прямом (по часовой стрелке) и обратном направлении

Кинематическая схема радиально-сверлильного станка 2К550В

Кинематическая схема станка состоит из четырех кинематических цепей:

1. Движение резания — вращение шпинделя
2. Движение подачи — вертикальное осевое перемещение шпинделя
3. Вспомогательные движения:
• ручное горизонтальное перемещение шпиндельной бабки по траверсе (рукаву);
• механическое вертикальное перемещение траверсы по поворотной колонне и зажим траверсы на поворотной колонне;
• ручной поворот траверсы с колонной и механическое закрепление поворотной колонны.

Механизм зажима колонны в цоколе станка 2к550в

Редуктор перемещения рукава

Механизм перемещения рукава по колонне

Сверлильная головка

Сверлильная головка является самостоятельным силовым агрегатом, состоящим из нескольких сборочных единиц, монтирующихся в общем корпусе головки. Сверлильная головка размещена на направляющих рукава, по которым легко перемещается в радиальном направлении. Легкое перемещение сверлильной головки обеспечивается применением комбинированных направляющих качения-скольжения.

Зажим сверлильной головки на рукаве происходит при помощи поворота рукоятки зажима 1, которая соединена с эксцентриковой осью 2 шпоночным соединением. При повороте эксцентриковой оси, эксцентрик перемещает штангу 3, которая соединена с рычагом 4, рычаг имеет регулируемое резьбовое соединение. Головка болта 5 регулируемого резьбового соединения перемещает толкатель 6, который в свою очередь прижимает упор 7 к направляющим рукава. Таким образом осуществляется зажим сверлильной головки.

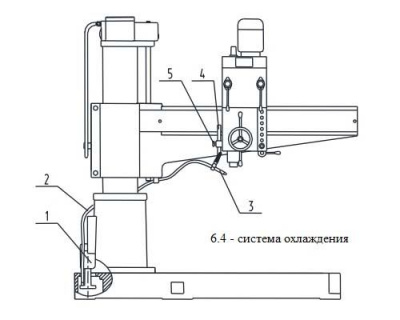

Схема охлаждения радиально-сверлильного станка 2К550В

Схема охлаждения радиально-сверлильного станка 2К550В

Система охлаждения (рисунок 6.4). В фундаментной плите расположен резервуар для охлаждающей жидкости, которая заливается в сливное отверстие плиты.

Жидкость подаётся к сверлильной головке электронасосом 1 по шлангу 2, подсоединённому к наконечнику 3. Положение наконечника по высоте можно регулировать, перемещая штангу 4, закрепляемую в нужном месте винтом 5.

Описание работы электросхемы
