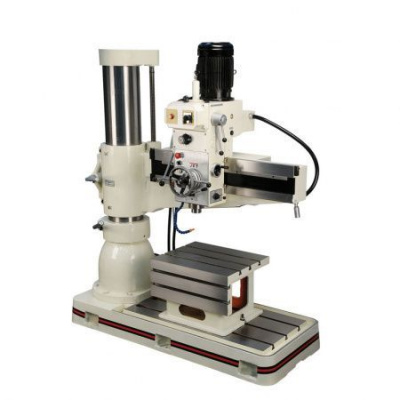

Радиально-сверлильный станок Jet JRD-1230H
Радиально-сверлильный станок JRD-1230H обрабатывает отверстия в заготовках диаметром до 55 мм, растачивает отверстия до 120 мм, нарезает резьбу до М38.
Основание станка JRD-1230H оснащено встроенной система подачи охлаждающей жидкости, Т-образными пазами для крепления крупных заготовок и рабочего стола коробчатого сечения.
Консоль JRD-1230H со сверлильной головой может перемещаться вверх-вниз по стойке станка с помощью электропривода, поворачивается вокруг стойки и фиксируется в нужном положении механическими зажимами.
Сверлильная голова станка JRD-1230H оснащена 12-скоростной коробкой передач, автоматическим выталкивателем инструмента, регулятором подачи СОЖ, защитным прозрачным экраном с концевым выключателем, лампой местного освещения. Шпиндель станка JRD-1230H имеет правое и левое направление вращения, оснащен двойной системой подшипников.
Особенности:- Удобное расположение рукояток управления
- Шпиндель из высокоуглеродистой стали с двойными коническими и упорными подшипниками
- Закаленные и шлифованные шестерни шпиндельной головки смонтированы на шлицевых валах
- Правое и левое вращение шпинделя, режим резьбонарезания
- Автоматический выталкиватель инструмента
- Независимая система зажимных приспособлений позволяет блокировать и разблокировать рабочие элементы станка
- Подъем/опускание консоли по шлифованной стойке при помощи электродвигателя
- Запатентованная система легкого поворота консоли вокруг стойки
- Опорная плита имеет Т-образные пазы и емкость для СОЖ с мотором подачи
|
Макс. Ø сверления (сталь), мм
|
42 |
|
Размеры раб. поверхности стола, мм
|
635х520х415 |
|
Диапазон скоростей шпинделя, об/мин
|
44–1500 |
|
Макс. Ø сверления (чугун), мм
|
55 |
|
Макс. Ø развертывания, мм
|
86 |
|
Количество скоростей шпинделя
|
12 |
|
Расстояние от оси шпинделя до колонны, мм
|
340-1170 |
|
Расстояние от торца шпинделя до стола, мм
|
490-1370 |
|
Ход пиноли шпинделя, мм
|
250 |
|
Автоматическая подача пиноли, мм/об
|
0,05 / 0,09 / 0,15 |
|
Вертик. ход рукава по колонне, мм
|
630 |
|
Гориз. ход сверл. головки по рукаву, мм
|
890 |
|
Конус шпинделя, Морзе
|
MК-4 |
|
Размеры раб. поверхности плиты, мм
|
1725х715х180 |
|
Диаметр колонны, мм
|
300 |
|
Высота стойки над полом, мм
|
2060 |
|
Мощность насоса СОЖ, кВт
|
0.1 |
|
Мощность двигателя, кВт
|
2.25 |
|
Напряжение питания, В
|
3x380 |
|
Мощность двигателей, кВт
|
0.75 |
|
Габаритные размеры, мм
|
1725х715х2530 |
|
Масса, кг
|
2100 |
- Коробчатый рабочий стол
- Набор анкерных болтов
- Лампа местного освещения
- Система подвода СОЖ
- Инструмент для обслуживания
