Маслостанция МГС 630-0.8-Р-1

Маслостанция МГС 630-0.8-Р-1 применяется в качестве привода для различного гидравлического переносного и стационарного оборудования: домкратов, гидравлических трубогибов, шиногибов, опрессовщиков стропов, гидроцилиндров одностороннего действия, прессов и других гидравлических устройств.
Маслостанция высокого давления МГС 630-0.8-Р-1 работает на всесезонном гидравлическом масле "ВМГЗ".
Внимание! Объём масляного бака маслостанции должен превышать рабочий объём запитываемого гидравлического оборудования на 20-30%, иначе может произойти подсос воздуха.
Маслостанция оснащена шестиплунжерным аксиальным насосом:
- 3 плунжера низкого давления для обеспечения высокой производительности (3.2 л/мин) на холостом ходу;
- 3 плунжера меньшего диаметра для создания высокого давления при производительности 0.8 л/мин.
То есть при выдвижении штока гидроцилиндра без нагрузки (на холостом ходу) насос маслостанции обладает значительно большей производительностью - 3.2 л/мин.
Подача масла начинается сразу после нажатия кнопки на маслостанции, сброс масла в бак осуществляется поворотом рукоятки гидрораспределителя.

УСТРОЙСТВО МАСЛОСТАНЦИИ

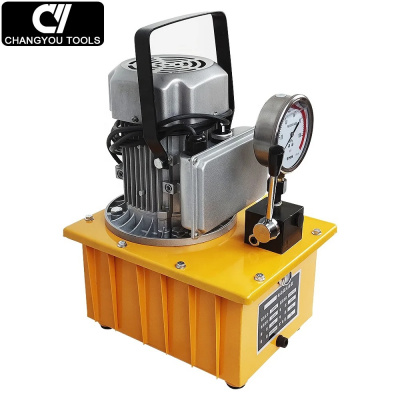

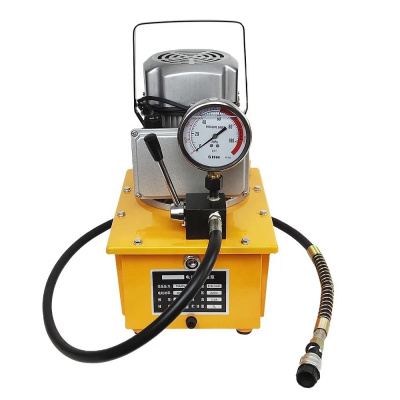

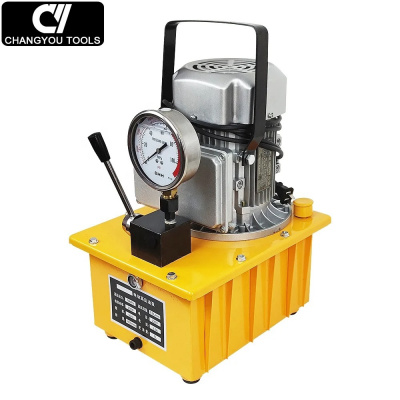

3.1. Маслостанция состоит из масляного бака 1, на крышке которого установлены гидравлический блок управления 2 и приводной электродвигатель 3 с пультом управления 4 . Пульт управления имеет кнопки "Включено"(ON) и "Выключено" (OFF). От пульта управления отходит кабель 5, предназначенный для подключения станции к сети электропитания напряжением 220В или 380В с соответствующими электроразъемами 6.
3.2. Масляный бак 1 выполнен в виде сварной герметичной емкости. В верхней части бака 1 на крышке имеется отверстие для заливки масла закрытое пробкой 9. На боковой стенке бака расположено смотровое окошко 8 для контроля уровня масла, а в нижней части сливное отверстие закрытое пробкой 9. Внутри бака размещен насос высокого давления с фильтром.

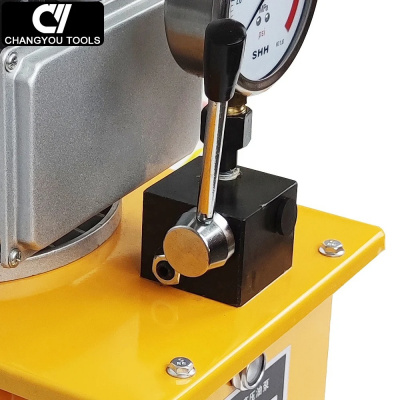

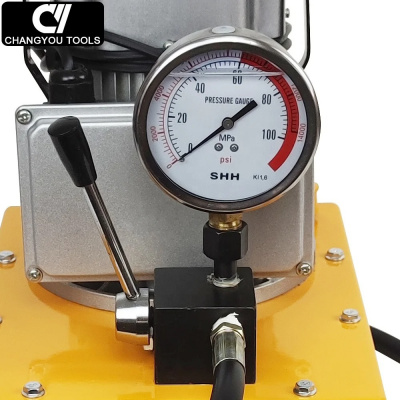

3.3. Гидравлический блок управления 2 предназначен для распределения гидравлических потоков и снабжен манометром 10 для определения гидравлического давления в системе. С правой или лицевой стороны блока управления имеется резьбовое отверстие для подсоединения рукава высокого давления 11.
С левой или лицевой стороны блока управления имеется регулировочный винт 12 с контргайкой для настройки предельного уровня рабочего давления. В состоянии поставки давление настроено на 60-70 МПа.
Блок управления имеет рукоятку 13 для переключения гидравлических потоков.
Рукоятка имеет два положения:
- крайнее правое при подаче масла под давлением в рабочий инструмент;
- крайнее левое при сливе масла из рабочего инструмента в бак станции.

4. ПОДГОТОВКА К РАБОТЕ

4.1. Проверьте уровень масла в баке. Уровень масла должен находиться немного выше средней линии окошка 8. Если уровень масла ниже нормы – долейте масло через отверстие закрытое пробкой 7.
4.2. При работе станции пробка 7 заливного отверстия должна быть приоткрыта для поступления воздуха при работе (за исключением пробок с воздушным фильтром).
ВНИМАНИЕ! Рабочий диапазон температур для эксплуатации станции должен быть +5...+45 град.
4.3. Подсоедините гидростанцию к рабочему инструменту через рукав высокого давления.
4.4. Подключите кабель 5 с электрическим разъемом 6 в сеть электропитания с соблюдением ПУЭ и ПТБ.

5. РАБОТА

5.1. Переключите рукоятку 13 в крайнее правое положение.
5.2. Подайте электропитание на насосную станцию, нажав на кнопку "ON" пульта управления 4. Двигатель 3 насосной станции начинает работать. Масло под давлением поступает в рабочий инструмент (шток выдвигается). ВНИМАНИЕ! При первом пуске необходимо один, два раза провести процедуру холостого хода.
5.3. Нажмите на кнопку "OFF". Двигатель 3 выключается, масло не поступает в полость высокого давления инструмента (шток останавливается).
5.4. После выполнения работ переключите рукоятку 13 в крайнее левое положение "Слив". Масло из полости высокого давления инструмента сливается в бак 1 под действием возвратной пружины штока гидроцилиндра.
